Relax.
Het is een DEHNventil ACI.
Het Geen-Zorgen-Principe van DEHN:
Als arbeidsveiligheid samengaat met het heel eenvoudig voldoen aan alle normen, dan is het DEHNventil ACI.
Overspanningsbeveiliging is nog nooit zo eenvoudig en zo veilig geweest. De aansluitklare combi-afleider DEHNventil ACI (type 1 + type 2 + type 3) zorgt voor veiligheid van de binnenkomende voeding van het laagspanningshoofdverdeler - hierdoor is de innovatieve ACI-technologie (Advanced Circuit Interruption) voor het eerst beschikbaar in de klasse van type 1 vermogensschakelaars.
Innovatieve detailoplossingen zoals een automatische uitschakelfunctie met visuele weergave van spanningsuitval, 3-zijdige vervangingsopties voor modules of een aansluitdoorsnede van 16 mm² Cu die altijd hetzelfde is, zorgen voor maximale veiligheid.
Technische details
Alle voordelen als overzicht
Innovatief montageconcept voor meer arbeidsveiligheid
Dankzij de automatische elektrische uitschakelfunctie van de beveiligingsmodule in geval van een fout kan de module veilig worden vervangen terwijl het systeem in werking is en voldoet aan de arbo- en veiligheidsvoorschriften. De spanningsvrije beveiligingsmodule kan zowel zijdelings als frontaal worden verwijderd. Hierdoor is in elke montagesituatie een veilige vervanging mogelijk.
Normconformiteit heel eenvoudig gemaakt
Conform DIN VDE 0100-534 mag de totale lengte van alle kabels tussen de aansluitpunten van de SPD-combinatie niet meer dan 0,5 meter bedragen. Zonder voorzekering is er ook geen kabel meer nodig en kan de montage direct op een geaarde DIN-rail of aardrail worden uitgevoerd – ook 180° gedraaid. De afleider kan dus flexibeler worden geplaatst waardoor normconfimiteit heel eenvoudig wordt gemaakt.
Drie keer dimensioneringszekerheid
Vergeet het tijdrovende dimensioneren van voorzekeringen, selectiviteit en aansluitdoorsnede. In de nieuwe DEHNventil ACI is al een schakelaar-vonkbrugcombinatie geïntegreerd die exact op de afleider is afgestemd. Dit betekent: geen voorzekering, geen fouten bij het dimensioneren en zelfs dezelfde doorsnede van slechts 16 mm² Cu kan worden toegepast.
Comfortabele montage
Onze compacte systeemoplossing biedt niet alleen maximale flexibiliteit, maar ook vrijheid bij het plaatsen en aansluiten van de overspanningsafleider. Dankzij de geïntegreerde schakelaar-vonkbrug wordt waardevolle montageruimte bespaard en is flexibele montage mogelijk op DIN-rails, op verzamelrails of op de wand van de verdeler, ook 180° gedraaid.
Hoge beschikbaarheid van de installatie
Dankzij de veilige isolatie van de beveiligingsmodule van de voedingsspanning kan het systeem zelfs tijdens servicewerkzaamheden zonder onderbreking verder werken. Onderhoud tijdens Kan bedrijf worden uitgevoerd. Zo komen dure uitvaltijden te vervallen. Bovendien biedt de DEHNventil ACI ook de uitzonderlijke prestatieparameters (100 kA bliksemstroombelastbaarheid / 100 kA kortsluitstroomweerstand) met de best mogelijke beveiliging (type 1+2+3 certificering met eindapparaatbeveiliging).
Onderhoud snel, eenvoudig en veilig
Een elektrische statusmelding via afstandsmelding (FM) is standaard in de DEHNventil ACI geïntegreerd. Bij een storing isoleert de vrijschakelfunctie de beveiligingsmodule van de basismodule – en hiermee van de voedingsspanning. Dit wordt aan alle vier zijden van de afleider optisch weergegeven waardoor de veiligheid van het onderhouspersoneel is gewaarborgd. Als de voorwaarden in het systeem dit toelaten, kan onderhoud tijdens bedrijf worden uitgevoerd. Dit bespaart tijd en kosten.
Productkenmerken in een oogopslag
Voor maximale systeembeschikbaarheid: DEHNventil ACI
DEHN staat al meer dan 100 jaar voor innovatie en technische vooruitgang. Met de CI en ACI overspanningsbeveiligingen heeft DEHN ruimtebesparende oplossingen gecreëerd voor moderne overspanningsbeveiliging. CI staat voor Circuit Interruption en betekent dat een optimaal gedimensioneerde zekering al is geïntegreerd in de SPD (Surge Protection Device). Met de in 2018 geïntroduceerde ACI (Advanced Circuit Interruption)-technologie is deze zekering vervangen door een schakelaar-vonkbrugcombinatie. Deze en andere innovatieve functies maken van de DEHNventil ACI de eenvoudigste en veiligste oplossing. Onze arrester klassen in een oogopslag:
Het „Geen-Zorgen-Principe" van DEHN
ACI-technologie: Voor maximale veiligheid in de verdeler
Vergeet het tijdrovende dimensioneren! Onze afleiders van type 1 en type 2 met ACI-technologie hebben een geïntegreerde schakelaar-vonkbrugcombinatie. Hierdoor komt de anders gebruikelijke voorzekering volledig te vervallen. Dit zorgt voor veiligheid, flexibele montagemogelijkheden en een hogere beschikbaarheid van de installatie.
De DEHN ACI-technologie
- Betrouwbaarheid en installatiebeschikbaarheid op het allerhoogste niveau
- Dimensioneringszekerheid en ruimtebesparing door het wegvallen van de aparte voorzekering
- Lange levensduur door hoge TOV-vastheid en ontbreken van lekstroom
- Eenvoudige installatie dankzij kleinere aansluitdoorsnede
Productvarianten
Beschikbaar einde 2024
/www.dehn-international.com/store/f/43024577/HDVORSCHAU/961405.jpg)

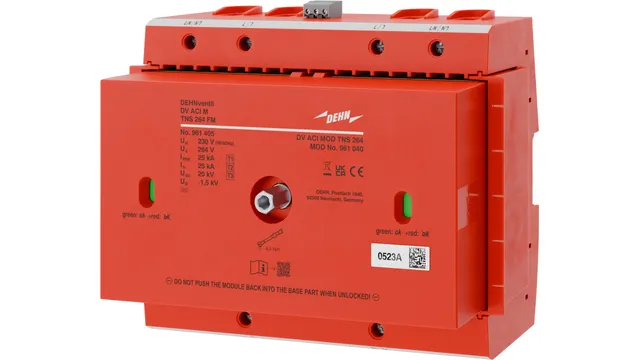

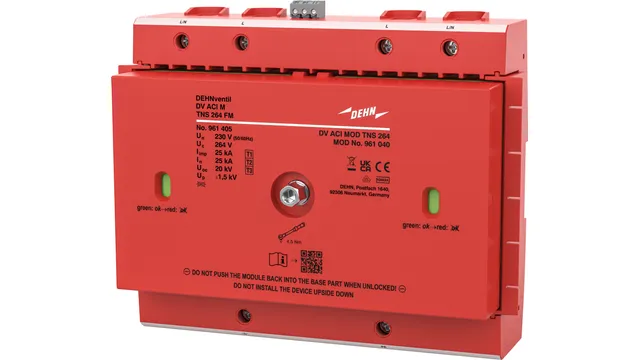

961405
DEHNventil ACI M TNS 264 (FM)
Four-pole, spark-gap-based, Type 1 + Type 2 + Type 3 DEHNventil ACI M TNS combined arrester as per EN 61643-11 with integrated ACI switch/spark gap. Maximum system availability due to RADAX Flow follow current limitation.

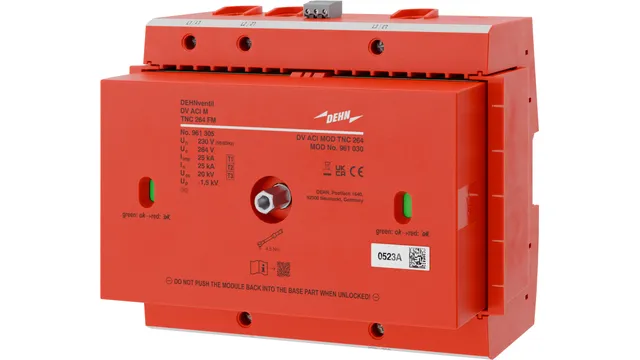

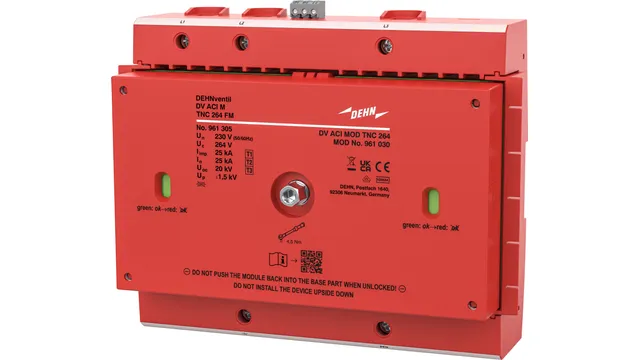

/www.dehn-international.com/store/f/43024569/HDVORSCHAU/961305.jpg)
Downloads
| Flyer | DEHNventil ACI | The prewired, Type 1+2+3 combined arrester with ACI technology | .pdf 0.3 MB |
