De compacte combi-afleider toont zijn sterke punten vooral in industriële laagspanning-schakelinstallaties. Gelijktijdig biedt hij potentiaalvereffening voor bliksembeveiliging en eindapparaatbeveiliging. In industriële netwerken met netvolgstromen van tot 100 kA wordt bij voor de bliksembeveiligingsklasse 1 tot 4 ingezet.

Bij insteekbedrading met maximale voorzekering werd de tot nu toe vereiste voorzekering van 315 A tot 250 A gereduceerd. Dit creëert meer ruimte in het aansluitcompartiment van laagspanning-schakelinstallaties. Nog een voordeel: Kortere leidinglengtes voor de aansluiting van de combi-afleider maken het gebruik van de kleinere NH1-zekeringlastscheiders in plaats van de eerder vereiste NH2-scheider mogelijk. 

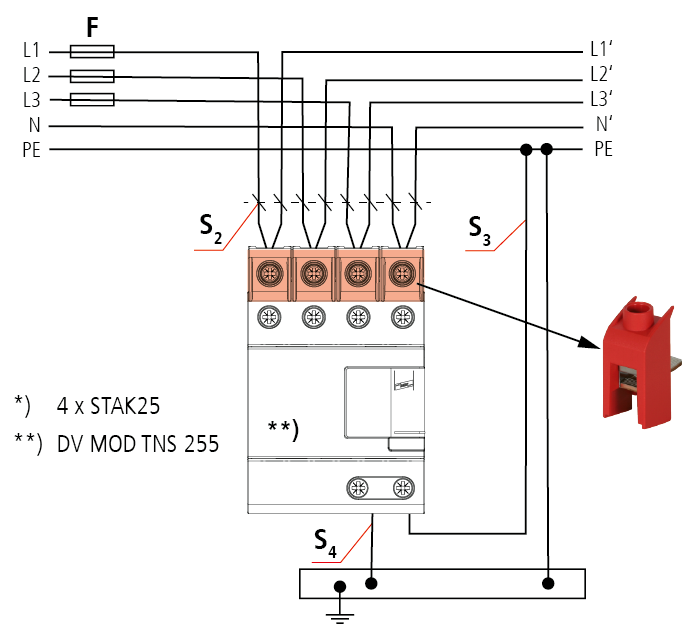

Vergeleken met het vorige model is DEHNventil M2 de helft minder breed. De gebruikelijke doorvoerbekabeling met dubbele klem is daarom niet meer mogelijk. Als u deze aansluitwijze de voorkeur geeft, gebruikt u STAK 25 (art.-nr. 952589) voor de veilige geleiding van bedrijfsstromen tot 100 A. 

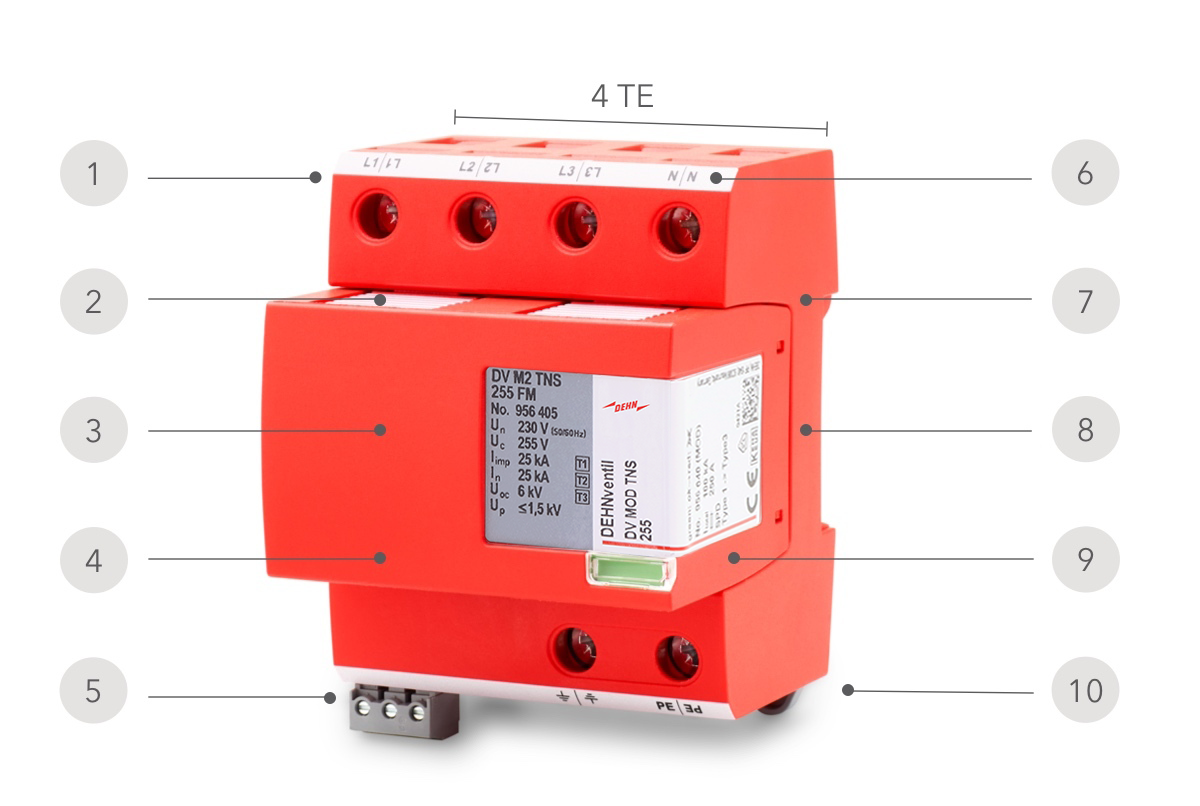

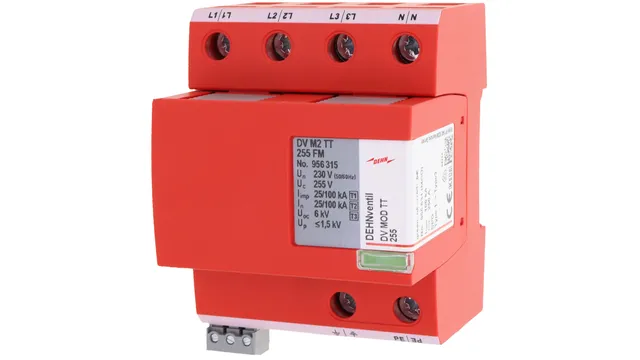

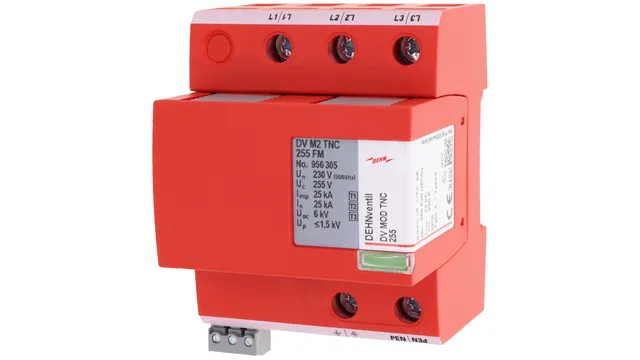

De nieuwe DEHNventil M2 biedt de voordelen: 

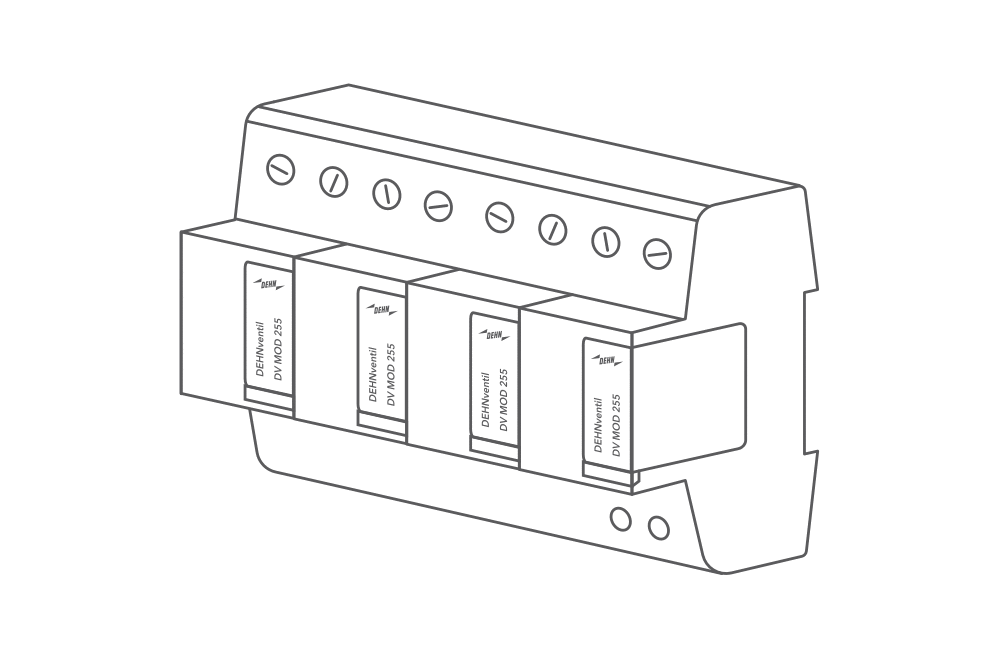

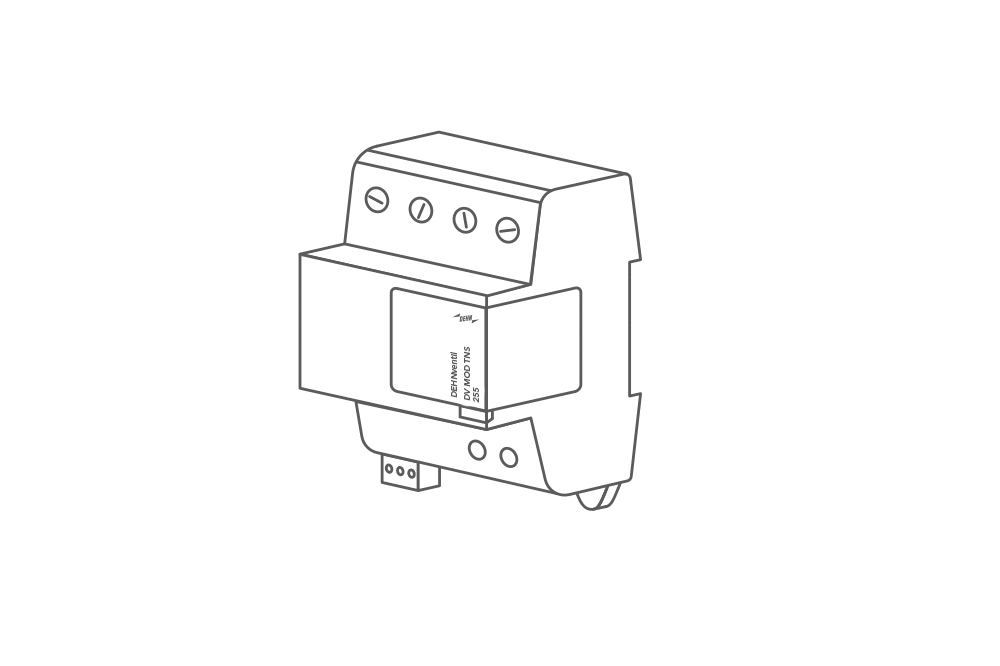

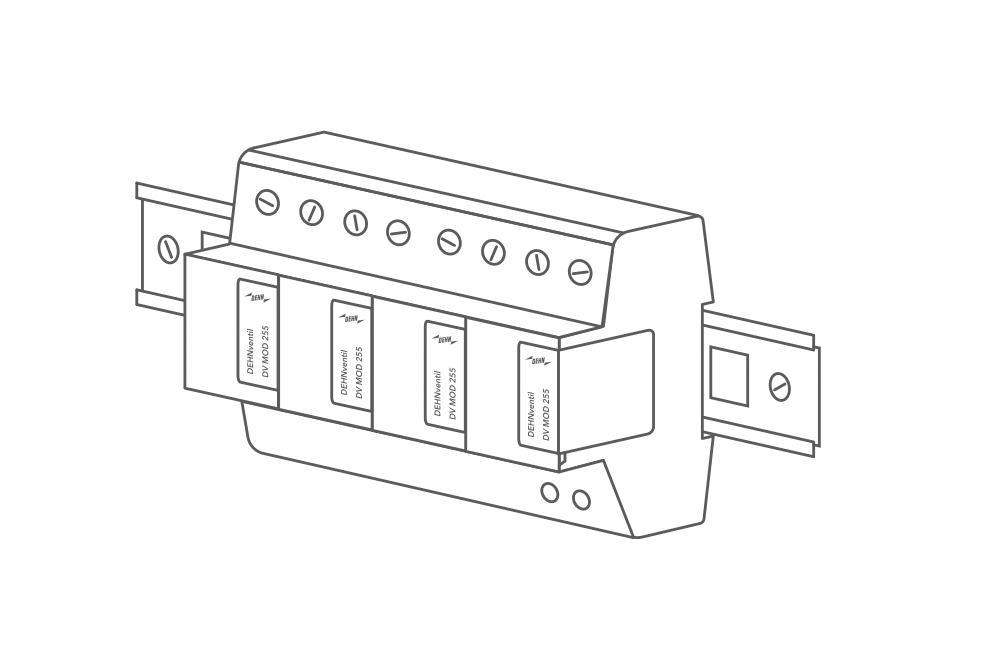

• Halve montagebreedte in vergelijking met DEHNventil M: 4 standaard DIN-modules 
• Comfortabel mechanisme voor eenvoudige modulevervanging
• Single-module: Eén module voor de volledige bedrading van de afleider 
• FM altijd inclusief
• Gedraaide montage mogelijk: 180° draaiing

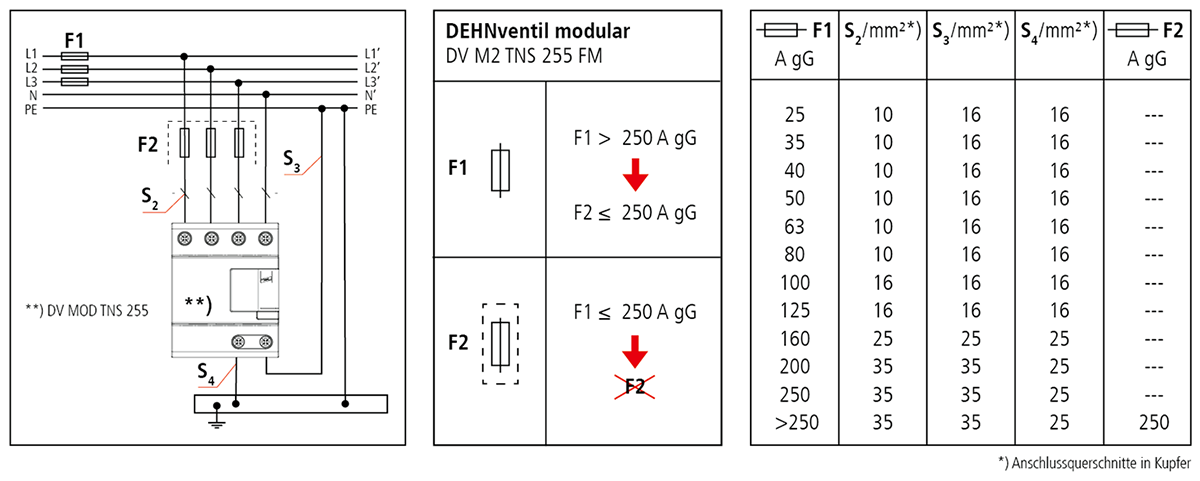

• Max. voorzekering: 250 A - Aanvullende plaatsbesparing door kleinere zekeringschakelaar NH1 (in plaats van NH2)

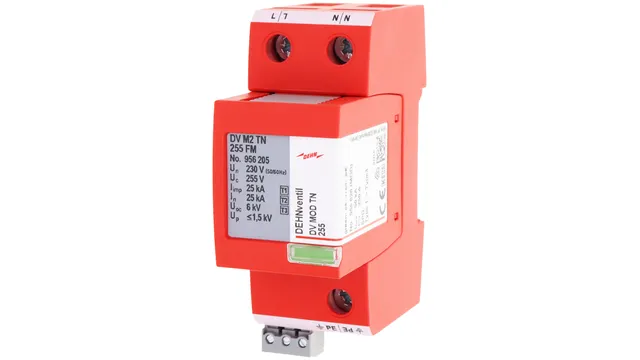

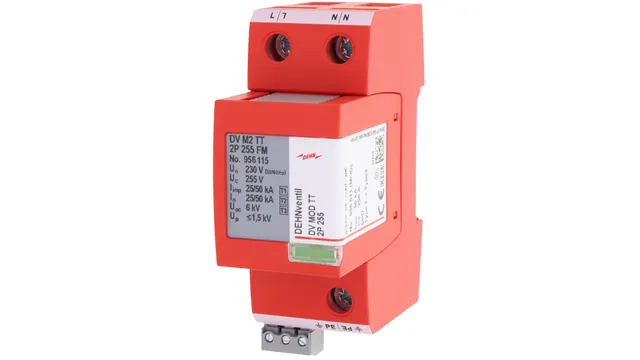

• 5 in plaats van 10 varianten 

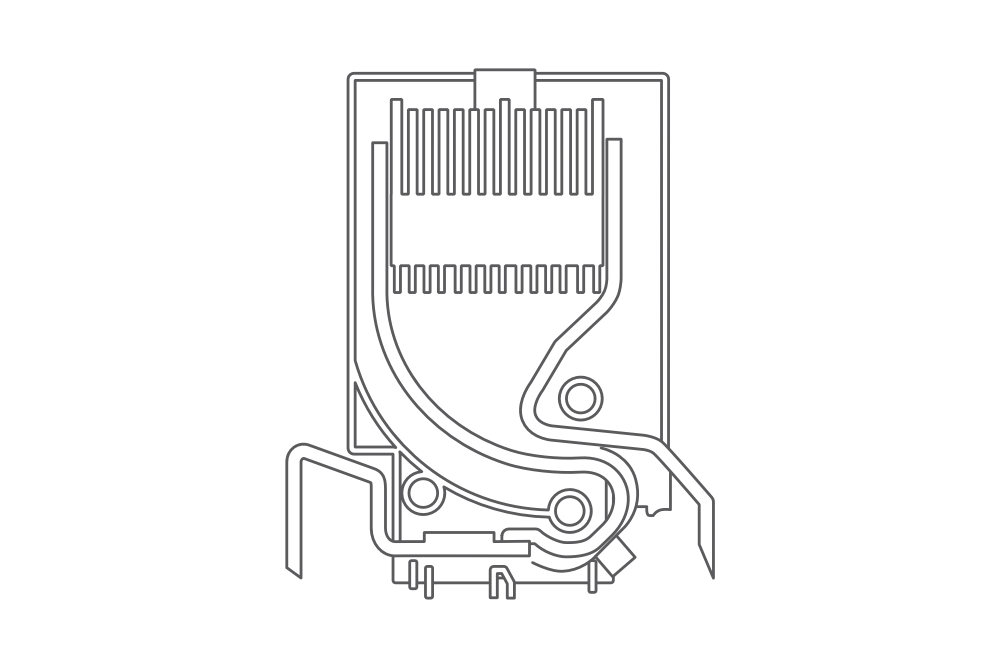

• Combi-afleider type 1 + 2 + 3 met RAC-vonkbrugtechnologie

Nee, dit is een voorbeeld voor een montagehulp. Deze wordt meestal gemaakt door de monteurs van schakelapparatuur zelf en dient om de installatie te vereenvoudigen. Voor meer informatie kunt u altijd contact met ons opnemen. De contactgegevens staan onder op deze pagina.

Nee, aansluiting en veilige werking zijn dankzij de gebruikte kooiklemmen zonder adereindhulzen mogelijk. 

DEHNventil M2 is een conform NEN-EN-IEC 61643-11 gekeurde combi-afleider van het type 1 + 2 + 3. Daarom moet de desbetreffende waarde van de testspanning voor de test van type 3 ook worden weergegeven. De UOC-waarde komt in deze context overeen met de waarde van het type 3-testspanning. Deze waarde wordt als „Nullastspanning van de hybride generator op het aansluitpunt van het testobject“ gedefinieerd en komt bij DEHNventil M2 overeen met 6 kV. 

Conform NEN-EN-IEC 61643-11 is de volgstroom-bluscapaciteit Ifi de niet-beïnvloede kortsluitstroom die door de SPD onafhankelijk en zonder uitschakeling kan worden onderbroken. In het ideale geval is deze waarde groter dan of gelijk aan de kortsluitvastheid Isccr. Dit is de hoogste, niet-beïnvloede kortsluitstroom van het elektrische netwerk waarvoor de afleider gespecificeerd is in combinatie met de gespecificeerde scheidingsinrichting (NEN-EN-IEC 61643-11). DEHNventil M2 is in staat om een volgstroom van tot 100 kAeff zelfstandig te blussen (gekeurd door VDE). 

De combi-afleider DEHNventil M2 kan in schakelinstallaties met prospectieve kortsluitstromen groter dan 50 kA_effworden ingezet (VDE-gekeurd). Een verdere test heeft uitgewezen dat deze kan worden gebruikt tot een maximale verwachte kortsluitstroom van 100 kA_eff (220 kA_peak). 

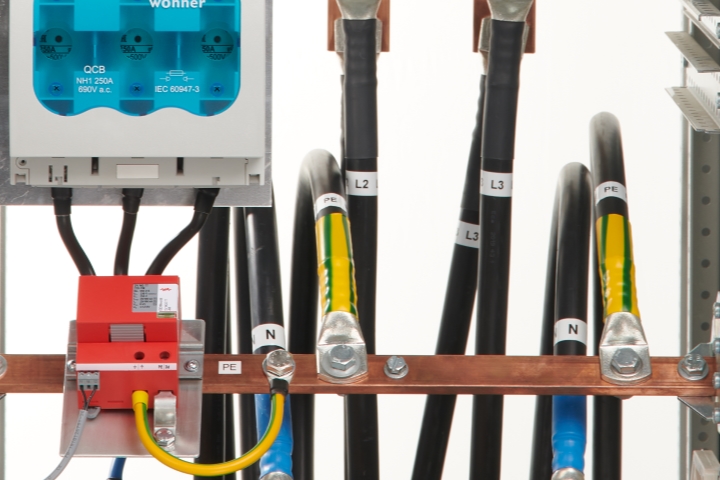

Het gebruik en de aansluiting van overspanningsafleiders wordt in NEN1010-534 geregeld. Hier is voor overspanningsafleiders type 1 is een aansluiting op de aardleiding van het klantensysteem en daarnaast op de hoofdaardrail/hoofdaardklem vereist. Beide verbindingen zijn in de afbeelding gerealiseerd: De aansluiting van de aardingsgeleider wordt uitgevoerd via de geaarde montageplaat (rechtse aansluiting op DEHNventil M2), de aansluiting op de hoofdaardrail (linkse aansluiting op de PE-rail).  

Let op: In industriële schakelinstallaties met leidingdoorsnede van meer dan 150 mm2 is een aparte verbinding van de overspanningsafleider op de hoofdaardrail niet nodig, aangezien deze al zijn aangesloten met een aansluitkabel en een overeenkomstige doorsnede. Dit wordt ook in de door ZVEH gepubliceerde brochure over beveiliging tegen overspanning in laagspanningssystemen „Schutz bei Überspannungen in Niederspannungsanlagen“ (pagina 21, vraag 6) beschreven. 

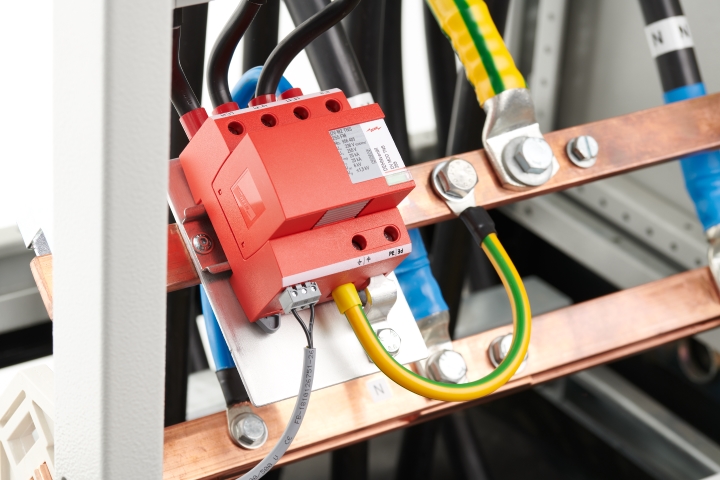

De afgebeelde montageplaat is niet van aluminium. Hij is gemaakt van vertind kopermateriaal (Cu/gal Sn). Vertinde onderdelen worden gebruikt voor corrosiebescherming, bijvoorbeeld in koperen kabelschoenen. Dit betekent dat de afgebeelde PE-verzamelrail (Cu) en de montageplaat (Cu/gal Sn) geen corrosiegevoelige combinatie van materialen vormen. 

Alle schroef- en schroefloze klemverbindingen zijn conform DIN EN 60999-1. De norm legt vast dat verbindingen door de fabrikant zodanig moeten worden ontworpen dat alle onvoorbereide soorten geleiders kunnen worden aangesloten. [Textumbruch]De gebruikte klemmen in de externe signaalcontacten en voor het aansluiten van de DEHNventil M2 zijn zogenaamde „kooiklemmen“. Daar hier contact over het volledige oppervlak is gegarandeerd, zelfs met meeraderige kabels, adviseren we om de kabels aan te sluiten zonder adereindhulzen. Het aansluitvoorbeeld staat ook in onze installatie-instructies. De montagehandleiding vindt u bij de technische gegevens van onze DEHNventil M2-producten. 

DEHNventil is ook voor het 40 mm-verzamelrailsysteem verkrijgbaar:
