Externe bliksembeveiliging – voor veilige ziekenhuizen.
Het voorkomen van schade door blikseminslag en het beschermen van mensenlevens speelt in ziekenhuizen met hun bijzonder kritieke infrastructuur een enorm belangrijke rol. Daarom is de installatie van een externe bliksembeveiliging veelal verplicht.
Al bij de planning moet rekening worden gehouden met de bliksembeveiligingsklassen van de afzonderlijke gebouwen. Hiervoor kan gebruik gemaakt worden van een risicoanalyse zoals omschreven in EN 62305 - 2.
Om aan alle specificaties met betrekking tot beveiliging te voldoen, moeten de maatregelen in detail worden gepland.
/www.dehn-international.com/store/f/43052571/HDVORSCHAU/105325.jpg)
105325

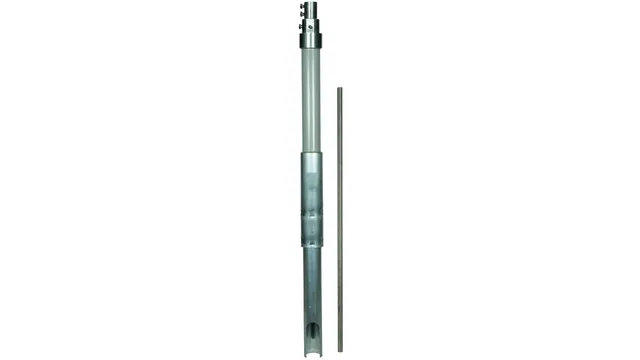

Steunbuis GVK/AI met opvanger
Steunbuis GFK/Al met zijuitgang voor statieven, interne eindsluiting en potentiaalvereffening-veerelement voor HVI lange kabel, voor afzonderlijke (geïsoleerde) montage van bliksembeveiligingen met opvanger.
/www.dehn-international.com/store/f/43046276/HDVORSCHAU/107390.jpg)
107390

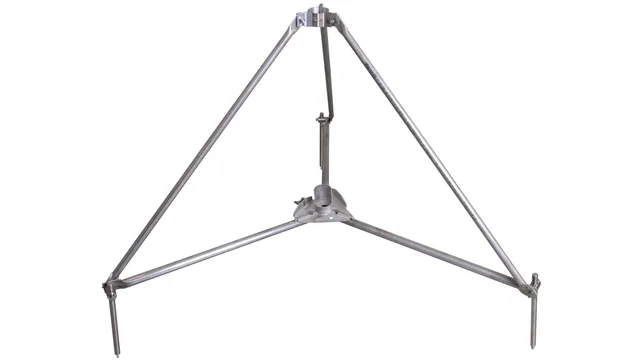

Driepoot statief
Driepoot statief (uitvoering inklapbaar) voor steunbuis D 50 mm met zijdelingse uitlaat of vangstang D 40 mm met reductietoebehoren.
/www.dehn-international.com/store/f/43046455/HDVORSCHAU/102012.jpg)
102012

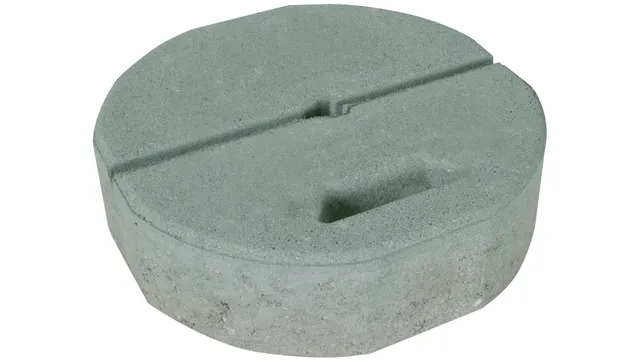

Betonsokkel
Betonsokkel echter zonder wig, voor het opstellen van driepoot statieven met schroefdraadstangen M16.
/www.dehn-international.com/store/f/43052278/HDVORSCHAU/819135_TR.jpg)
819135

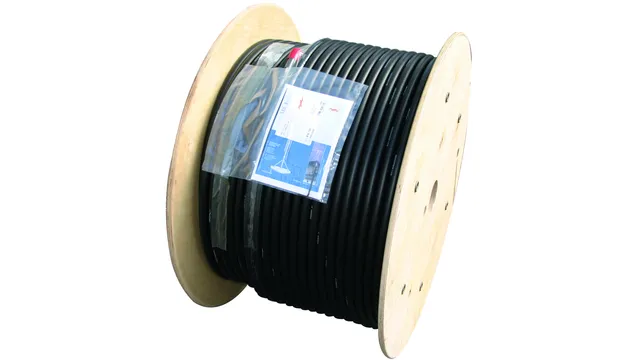

HVI long-leiding
Hoogspanningsbestendige, geïsoleerde afleider voor het aanhouden van de scheidingsafstand tot elektrisch geleidende delen conform EN 62305-3 om gevaarlijke overslagen tussen delen van de externe bliksembeveiliging en interne, geleidende delen te voorkomen.
/www.dehn-international.com/store/f/43036629/HDVORSCHAU/253026.jpg)
253026

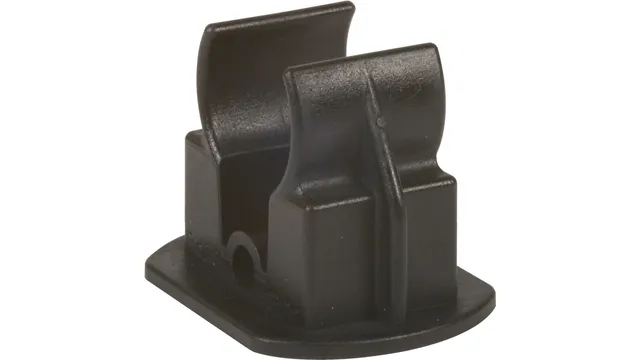

Dakleidinghouder HVI-leiding
Dakleidinghouder met eenvoudig leidinghouder type FB, voor de bevestiging van rondleidingen of banden (met adapter) met losse leidingsgeleiding op platte daken.
/www.dehn-international.com/store/f/43051966/HDVORSCHAU/275250_1.jpg)
275250
Leidinghouder HVI-leiding
Leidinghouder met tweeschroefsopzet, uitvoering NIRO, bijv. voor wandmontage.
/www.dehn-international.com/store/f/43044780/HDVORSCHAU/459129.jpg)

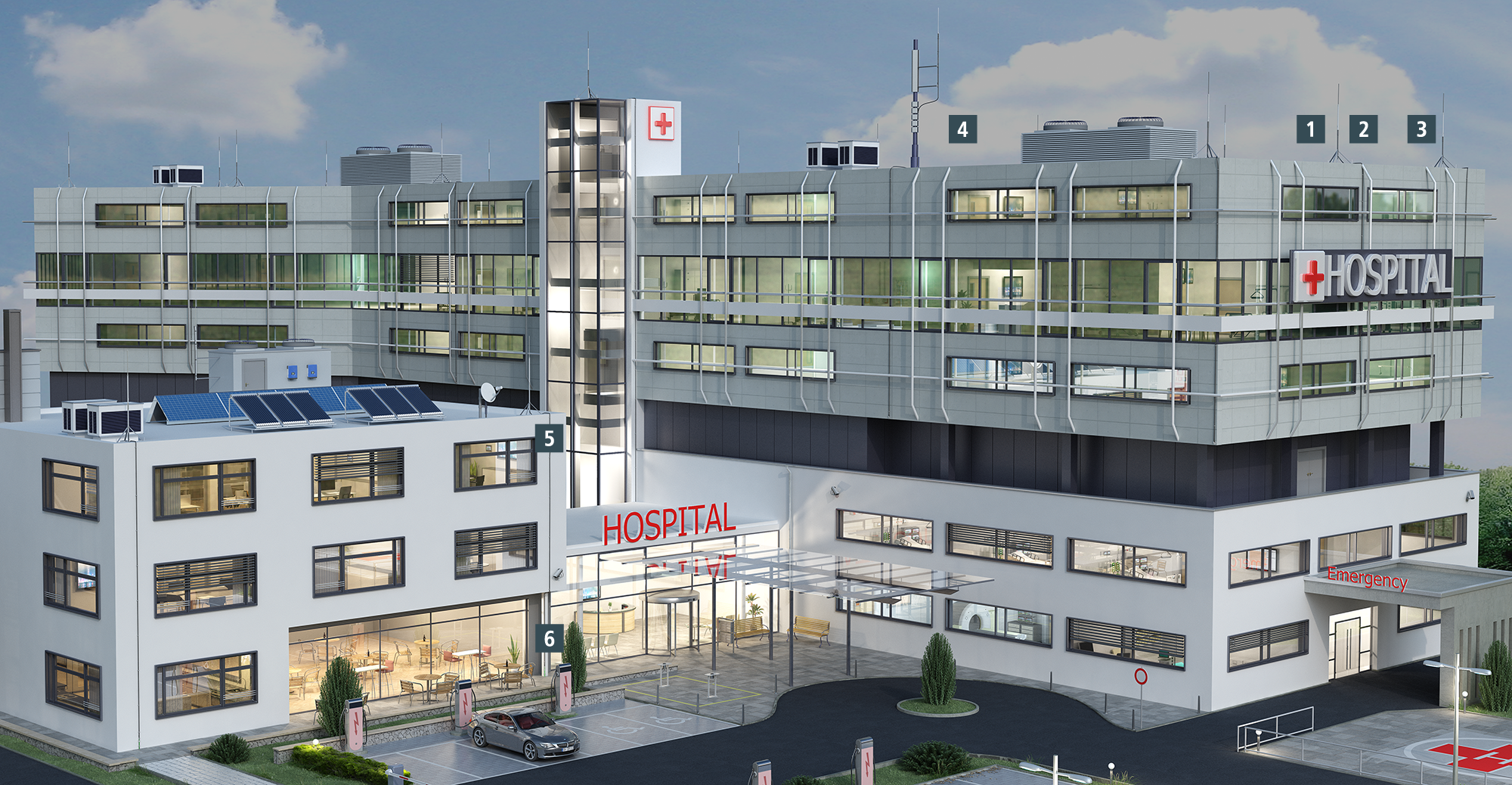

De juiste weg naar externe bliksembeveiliging voor ziekenhuizen.
Externe bliksembeveiliging werkt via bliksemopvangers die u op het dak installeert. Zoals de naam al zegt, vangen deze directe blikseminslagen op en leiden deze veilig naar aarde af. De basis hiervoor is dat het externe bliksembeveiligingssysteem via de afgaande leidingen met de aarding en de potentiaalvereffening verbonden is.
Ziekenhuizen beschikken veelal over dicht bijeen geplaatste dakconstructies. Hiertoe behoren onder andere componenten voor de verwarmings-, airconditionings- en ventilatietechniek, liftschachten of PV-systemen. Met het oog op optimaliseringen van het energiebeheer en een daarmee gepaard gaande uitbreiding van de opwekking van zonne-energie zal het vrije dakoppervlak nog verder worden verkleind. Daarom is het voor de planners moeilijk om de externe bliksembeveiliging normconform te laten plaatsen.
De uitdaging voor u: tussen de vanginrichting en geleidende metalen delen moeten scheidingsafstanden worden aangehouden om vonkvorming te voorkomen. Door ruimtegebrek op ziekenhuisdaken is dat echter vaak moeilijk.
De oplossing: HVI-leidingen. Door het gebruik van deze hoogspanningsbestendige, geïsoleerde afleiders kunt u scheidingsafstanden verwaarlozen en toch zeker zijn dat bliksemstromen veilig naar de aardingsinstallatie worden afgevoerd.
