Overspannings
beveiliging – voor probleemloze processen in ziekenhuizen.
beveiliging – voor probleemloze processen in ziekenhuizen.
Een zorgvuldig gepland concept voor overspanningsbeveiliging is een centraal onderdeel van de bliksembeveiliging en is met name van belang in medische instellingen zoals ziekenhuizen. In het bijzonder moet rekening worden gehouden met de gevolgen van directe en indirecte blikseminslagen. Want de elektrische en elektronische systemen in het ziekenhuis zijn van levensbelang voor patiënten. Doordat ze tevens deel uitmaken van de voortschrijdende digitaliseringsprocessen, is het van essentieel belang dat deze systemen betrouwbaar functioneren. Met overspanningsbeveiliging zorgt u ervoor dat de gevaarlijke storingsenergieën tot een acceptabel niveau worden teruggebracht en dus geen gevaar meer vormen.
/www.dehn-international.com/store/f/43024664/HDVORSCHAU/961205.jpg)
961205
DEHNvenCI 1 255 FM
Voedingsleiding 230 / 400 V: Eenpolige combi-afleider DEHNvenCI, type 1 + type 2 conform EN 61643-11 op vonkbrugbasis met geïntegreerde afleidervoorzekering.
/www.dehn-international.com/store/f/43032304/HDVORSCHAU/927244.jpg)
927244
BLITZDUCTORconnect
Data- en communicatieleiding: Ruimtebesparende, modulaire combi-afleider met een montagebreedte van 6 mm en push-in-aansluittechniek met statusweergave voor de beveiliging van 1 dubbeldraads potentiaalvrij bussysteem en symmetrische interfaces.
/www.dehn-international.com/store/f/43026166/HDVORSCHAU/952440.jpg)
952440

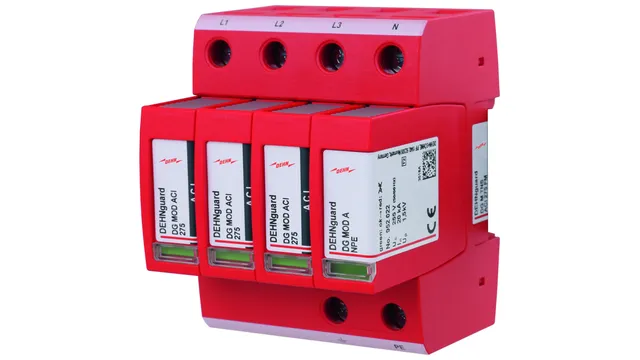

DEHNguard M ACI FM
Voedingsspanning, UPS-installatie 230 / 400 V: Meerpolige overspanningsbeveiliging DEHNguard M ACI, type 2 conform EN 61643-11 met geïntegreerde ACI-schakelaar/vonkbrug-combinatie, bestaande uit een basisdeel en ingestoken veiligheidsmodules.
/www.dehn-international.com/store/f/43035129/HDVORSCHAU/929161.jpg)
929161
DEHNpatch Class EA
Server / netwerk: Universele, ruimtebesparende combi-afleider met een montagebreedte van 19 mm en RJ45 aansluittechniek met statusweergave voor eenvoudig onderhoud.
/www.dehn-international.com/store/f/43032426/HDVORSCHAU/927271.jpg)

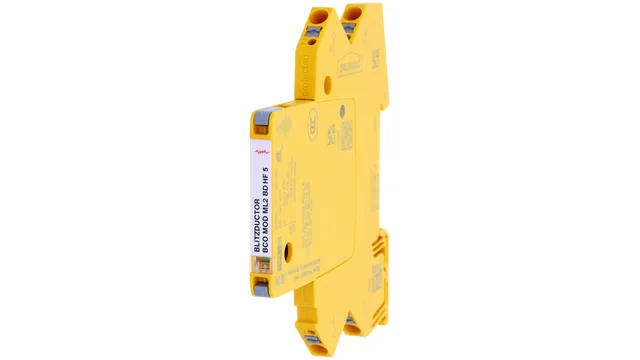

927271
BLITZDUCTORconnect
M&R-gegevensleidingen (bijv. RS-485-bus): Ruimtebesparende, modulaire combi-afleider met een montagebreedte van 6 mm en push-in-aansluittechniek met statusweergave voor de beveiliging van 1 dubbeldraads potentiaalvrij hoogfrequent bussystemen en symmetrische interfaces.
/www.dehn-international.com/store/f/43035230/HDVORSCHAU/925001_1.jpg)

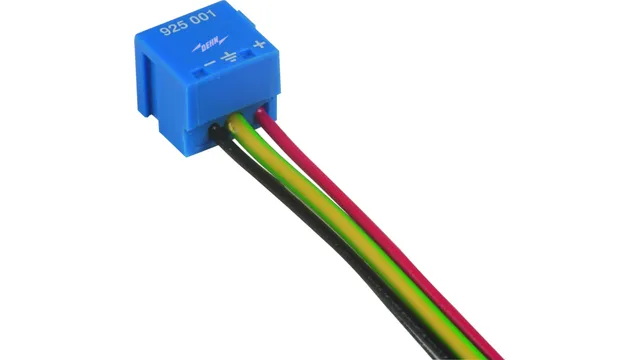

925001
BUStector BT 24
KNX-bussystemen: overspanningsafleider in bouwvorm van een busklem, afgestemd op de stootspanningvastheid van KNX / EIB-systemen
929161
DEHNpatch Class EA
Netwerk: Universele, ruimtebesparende combi-afleider met een montagebreedte van 19 mm en RJ45 aansluittechniek met statusweergave voor eenvoudig onderhoud.
925001
BUStector BT 24
KNX-bussystemen: overspanningsafleider in bouwvorm van een busklem, afgestemd op de stootspanningvastheid van KNX / EIB-systemen
927244
BLITZDUCTORconnect
Data- en communicatieleiding: Ruimtebesparende, modulaire combi-afleider met een montagebreedte van 6 mm en push-in-aansluittechniek met statusweergave voor de beveiliging van 1 dubbeldraads potentiaalvrije bussystemen en symmetrische interfaces.
/www.dehn-international.com/store/f/43026825/HDVORSCHAU/952400.jpg)
952400

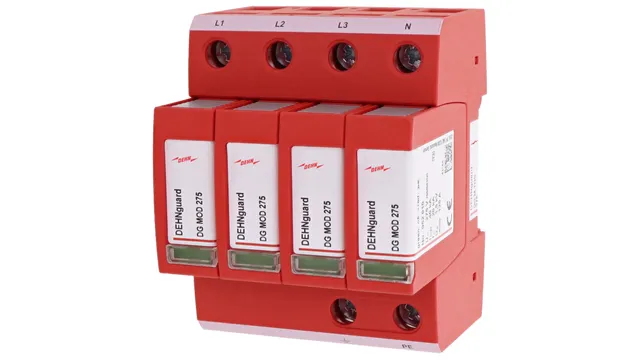

DEHNguard M TNS
Voedingsspanning 230 / 400 V: Meerpolige overspanningsafleider DEHNguard M, Typ 2 conform EN 61643-11, bestaande uit een basisdeel en ingestoken veiligheidsmodules.
/www.dehn-international.com/store/f/43032210/HDVORSCHAU/927224.jpg)
927224
BLITZDUCTORconnect
Ruimtebesparende, modulaire combi-afleider met een montagebreedte van 6 mm en push-in-aansluittechniek met statusweergave voor de beveiliging van 2 enkelvoudige aders met gemeenschappelijk referentiepotentiaal en niet-symmetrische interfaces.
929161
DEHNpatch Class EA
LAN-verbinding naar gebouwbeheerssysteem: Universele afleider voor industrieel ethernet, PoE+.
/www.dehn-international.com/store/f/43027131/HDVORSCHAU/952110.jpg)
952110

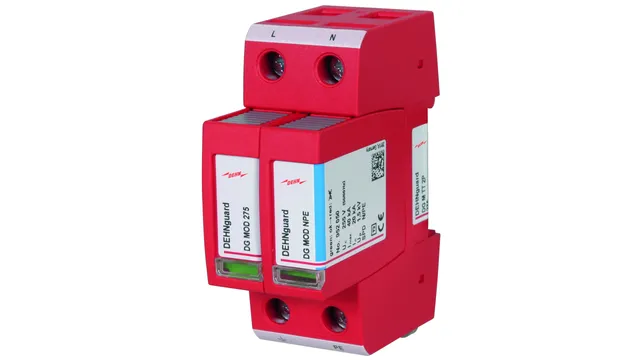

DEHNguard M TT 2P
Voedingsspanning rookafzuiging: Modulaire overspanningsafleiders voor eenfasige TT- en TN-systemen.
927244
BLITZDUCTORconnect
Actuator, buitenluchtkleppen, meldingen: Ruimtebesparende, modulaire combi-afleider met een montagebreedte van 6 mm en push-in-aansluittechniek.
/www.dehn-international.com/store/f/43033121/HDVORSCHAU/920336.jpg)
920336

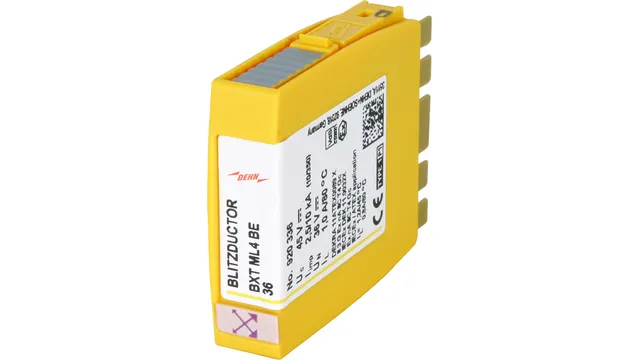

BLITZDUCTOR XT
Actuator, ventilatiekleppen (24 V DC/AC; W): Combi-afleider met RFID-LifeCheck ter beveiliging van 4 enkele draden met gemeenschappelijk referentiepotentiaal. Vereist basisdeel (art.nr. 920 300).
/www.dehn-international.com/store/f/43027481/HDVORSCHAU/952098.jpg)

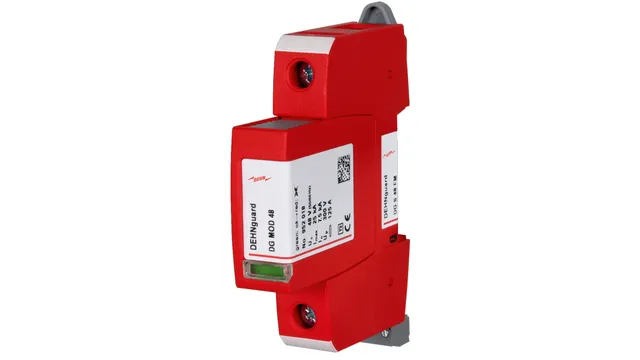

952098
DEHNguard S
Als alternatief voor BLITZDUCTOR XT (art. nr. 920 336). Universeel bruikbare overspanningsafleider.
/www.dehn-international.com/store/f/43027064/HDVORSCHAU/952200.jpg)
952200

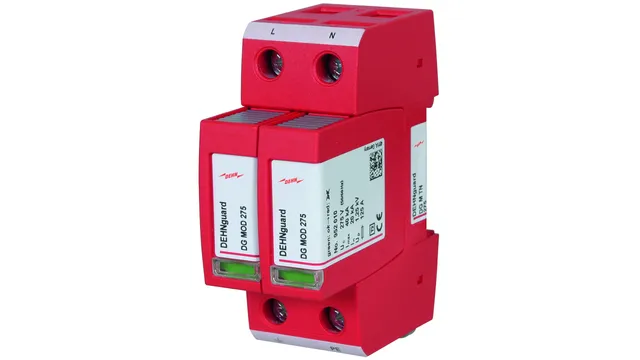

DEHNguard M TN
Voedingsspanning centrale 230 V: Modulaire overspanningsafleider voor eenfasige TN-systemen.
/www.dehn-international.com/store/f/43033108/HDVORSCHAU/920324.jpg)

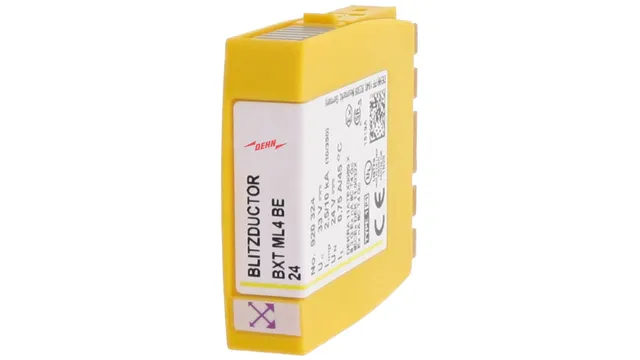

920324
BLITZDUCTOR XT
Ringleiding brandmeldinstallatie: Combi-afleider met RFID-LifeCheck ter beveiliging van 4 enkele draden met gemeenschappelijk referentiepotentiaal. Vereist basisdeel (art.nr. 920 300).
/www.dehn-international.com/store/f/43030413/HDVORSCHAU/953200.jpg)
953200

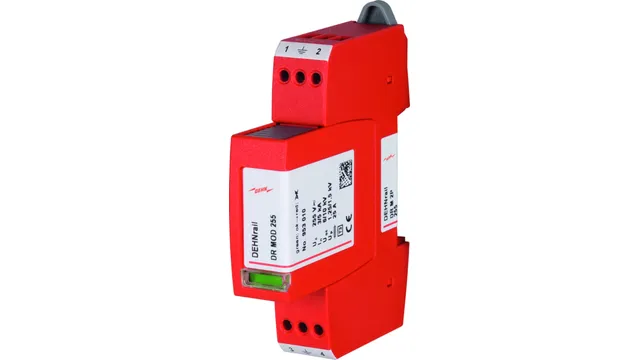

DEHNrail
Aansturing 230 V, bijv. liftbesturing, ventilatie, sprinklers: Tweepolige overspanningsafleider bestaande uit basiselement en aangesloten veiligheidsmodule.
/www.dehn-international.com/store/f/43034265/HDVORSCHAU/928430.jpg)
928430

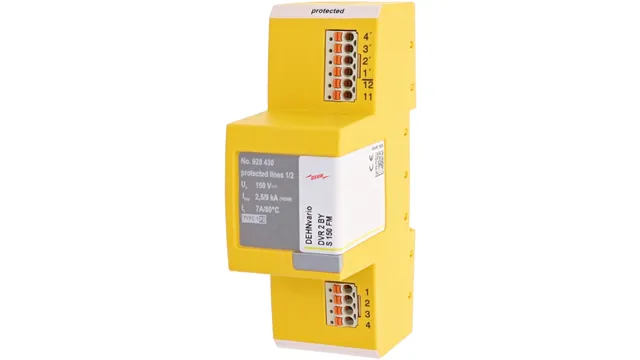

DEHNvario
Lijn luidspreker: Compacte combi-afleider ter beveiliging van elektroakoestische installaties (bijv. spraakalarmering, luidspreker-/ontruimingssystemen).
953200
DEHNrail
Voedingsspanning inbraakmeldcentrale: Tweepolige overspanningsafleider bestaande uit basiselement en aangesloten veiligheidsmodule.
/www.dehn-international.com/store/f/43033466/HDVORSCHAU/920247.jpg)

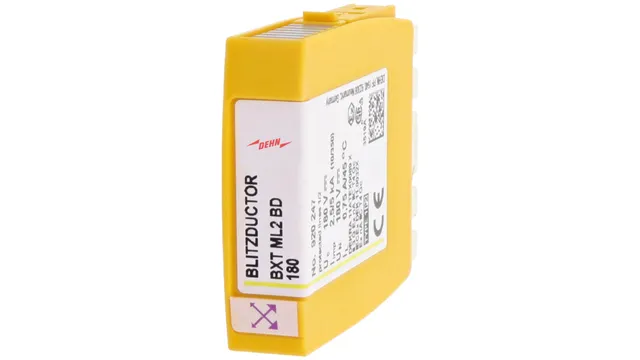

920247
BLITZDUCTOR XT
Meldergroepen: Combi-afleider met RFID-LifeCheck ter beveiliging van 1 dubbeldraads potentiaalvrije interfaces. Vereist basisdeel (art.nr. 920 300).
/www.dehn-international.com/store/f/43035393/HDVORSCHAU/929039.jpg)
929039

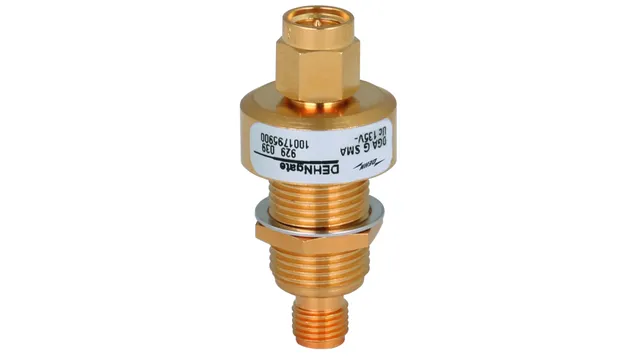

DEHNgate
Gateway, GSM-antenne: Overspanningsafleider met geïntegreerde gasontladingsafleider.
/www.dehn-international.com/store/f/43033404/HDVORSCHAU/920375.jpg)

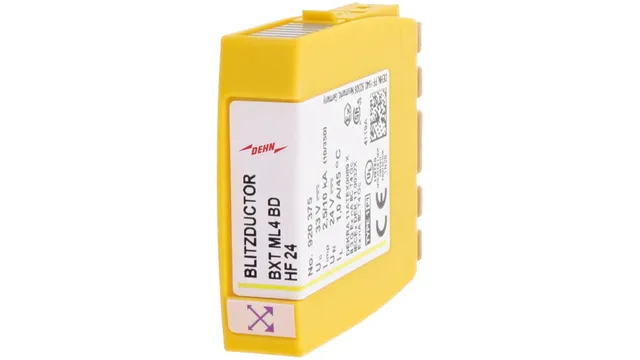

920375
BLITZDUCTOR XT
Gateway, ISDN-aansluiting: Combi-afleider met RFID-LifeCheck ter beveiliging van 2 dubbele draden. Vereist basisdeel (art.nr. 920 300).
929161
DEHNpatch Class EA
Netwerk: Universele, ruimtebesparende combi-afleider met een montagebreedte van 19 mm en RJ45 aansluittechniek met statusweergave voor eenvoudig onderhoud.
/www.dehn-international.com/store/f/43035073/HDVORSCHAU/929221.jpg)
929221

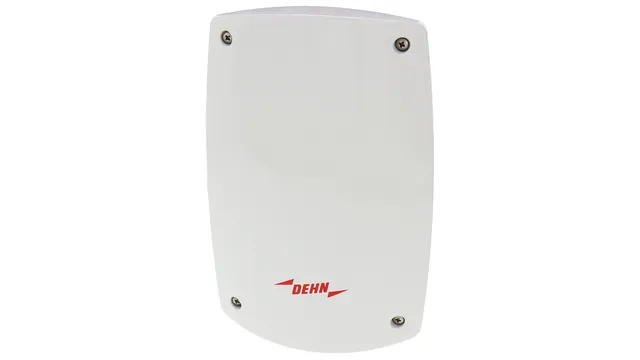

DEHNpatch Outdoor
IP-camerabewakingssystemen: Universele overspanningsafleider voor GBit ethernettoepassingen, Power over Ethernet en vergelijkbare toepassingen in gestructureerde bekabelingen binnen en buiten (IP 66).
/www.dehn-international.com/store/f/43150196/HDVORSCHAU/971127.jpg)

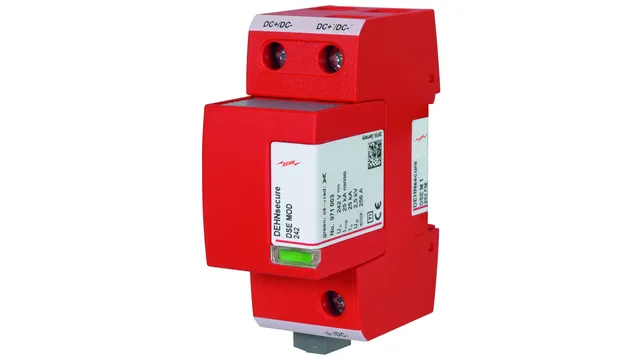

971127
DEHNsecure
Noodverlichting vluchtwegen (buiten): Eenpolige, modulaire, gecoördineerde bliksemstroomafleider voor gelijkstroomtoepassingen.
/www.dehn-international.com/store/f/43028153/HDVORSCHAU/972125.jpg)

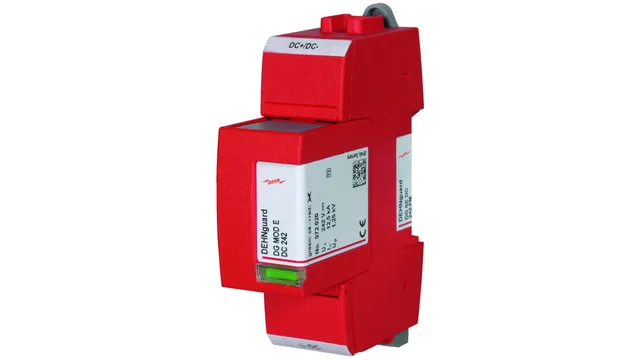

972125
DEHNguard SE
Noodverlichting vluchtwegen (binnen), DC-voeding (batterij), veiligheidsverlichting: Eenpolige, modulaire overspanningsafleider voor gelijkstroomtoepassingen.
/www.dehn-international.com/store/f/43026211/HDVORSCHAU/952220.jpg)
952220

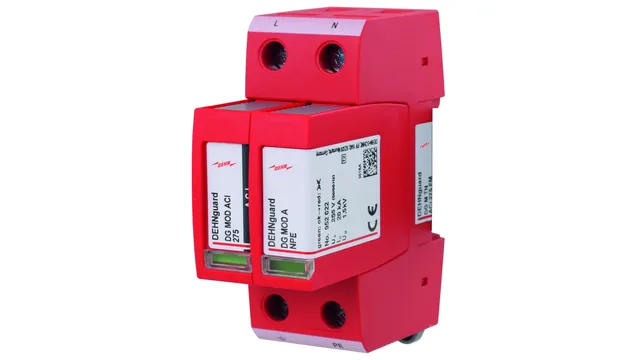

DEHNguard M TN
AC-voeding, veiligheidsverlichting: Modulaire overspanningsafleider voor eenfasige TN-systemen.
920375
BLITZDUCTOR XT
Sensor- en signaalleiding: Combi-afleider met RFID-LifeCheck ter beveiliging van 2 dubbele draden. Vereist basisdeel (art.nr. 920 300).
/www.dehn-international.com/store/f/43028254/HDVORSCHAU/900923.jpg)

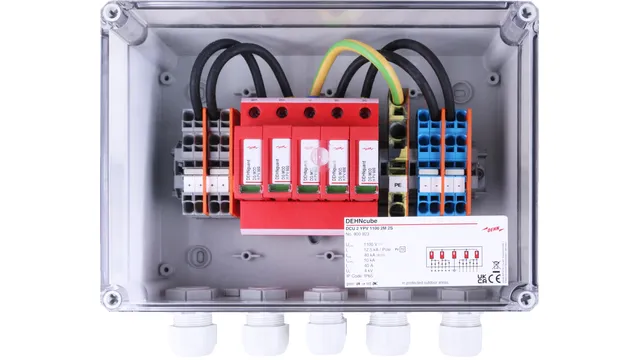

900923
DEHNcube 2 YPV
Beveiliging van de omvormer: PV-aansluitkast DCU 2 YPV 1100 2M 1S met beschermklasse IP65. Drietraps gelijkstroomschakelapparaat met gecombineerde uitschakel- en kortsluitbeveiliging met veilige elektrische scheiding.
/www.dehn-international.com/store/f/43024783/HDVORSCHAU/941406.jpg)
941406

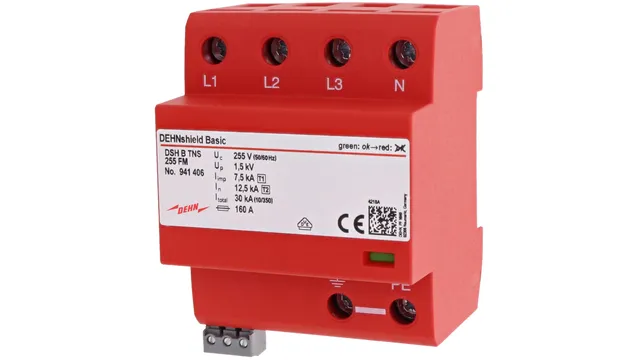

DEHNshield TNS Basic
Energievoorziening laadpaal: Meerpolige combi-afleider conform EN 61643-11 op vonkbrugbasis.
927271
BLITZDUCTORconnect
M&R-gegevensleidingen (bijv. RS-485-bus): Ruimtebesparende, modulaire combi-afleider met een montagebreedte van 6 mm en push-in-aansluittechniek met statusweergave voor de beveiliging van 1 dubbeldraads potentiaalvrije hoogfrequente bussystemen en symmetrische interfaces.
Zo plant u op juiste wijze de overspanningsbeveiliging voor ziekenhuizen.
Potentiaalvereffening bij blikseminslag speelt een bijzonder belangrijke rol in gebouwen met een extern bliksembeveiligingssysteem. Alle systemen die van buiten het gebouw binnenkomen
moeten volgens de EN 62305-3 worden uitgevoerd. Bovendien moet u bij de planning een EMC-gebaseerd bliksembeveiligingszone-concept conform EN 62305-4 ter bescherming van gevoelige componenten in acht nemen.
Overspanningsbeveiligingsapparaten worden in bliksemstroomafleiders, overspanningsafleiders en combi-afleiders onderverdeeld. De hoogste eisen ten aanzien van het afleidend vermogen gelden voor bliksemstroom- en combi-afleiders die de overgang maken van bliksembeveiligingszone 0A naar 1 of 0A naar 2. Deze afleiders moeten gedeeltelijke bliksemstromen met een golfvorm van 10/350 μs op een niet-destructieve manier kunnen afvoeren om te voorkomen dat destructieve bliksemdeelstromen de elektrische installatie van een gebouw binnendringen.
Bij de overgang van bliksembeveiligingszone 0B naar 1 (of na de bliksemstroomafleider bij de overgang van bliksembeveiligingszones 1 naar 2 en hoger) worden overspanningsafleiders ter beveiliging tegen overspanningen gebruikt. Hun taak is om de restenergie van de voorafgaande veiligheidsniveaus verder af te zwakken in de installatie geïnduceerde of zelf opgewekte schakeloverspanningen te beperken.
