Fixed Earthing Points

  • For connecting earth bushings or earth connecting plates in accordance with DIN 48088-2
  • Welding-type or bolted-type connector for connecting earth connectors with wing nut or wing bolt on the earth cable end
  • Connectors with M12 or M16 threaded pin
  • M12 or M16 female thread

Details

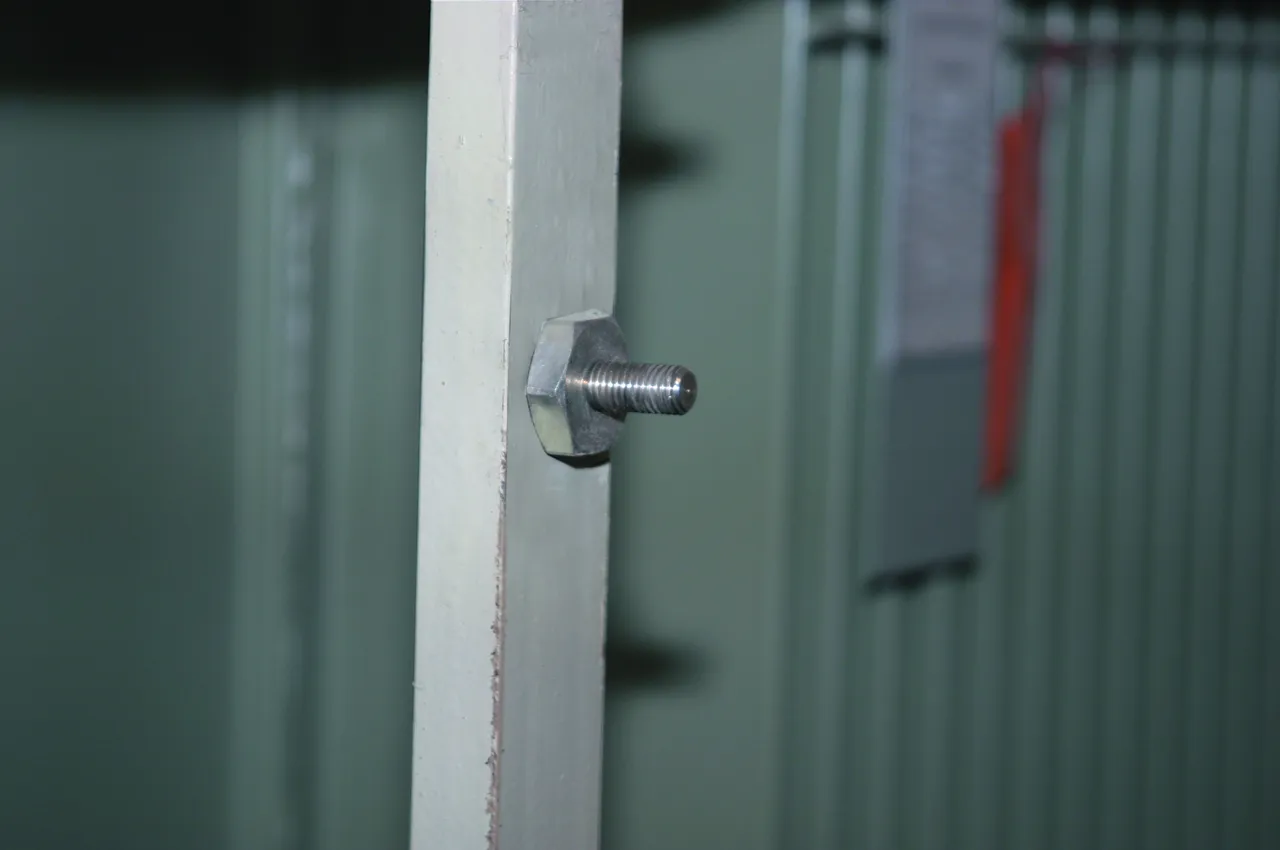

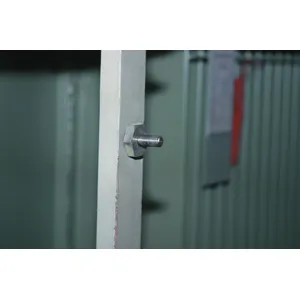

Bolted-type earth connector with M12 threaded pin on an earthed part of an installation.
lorem ipsum

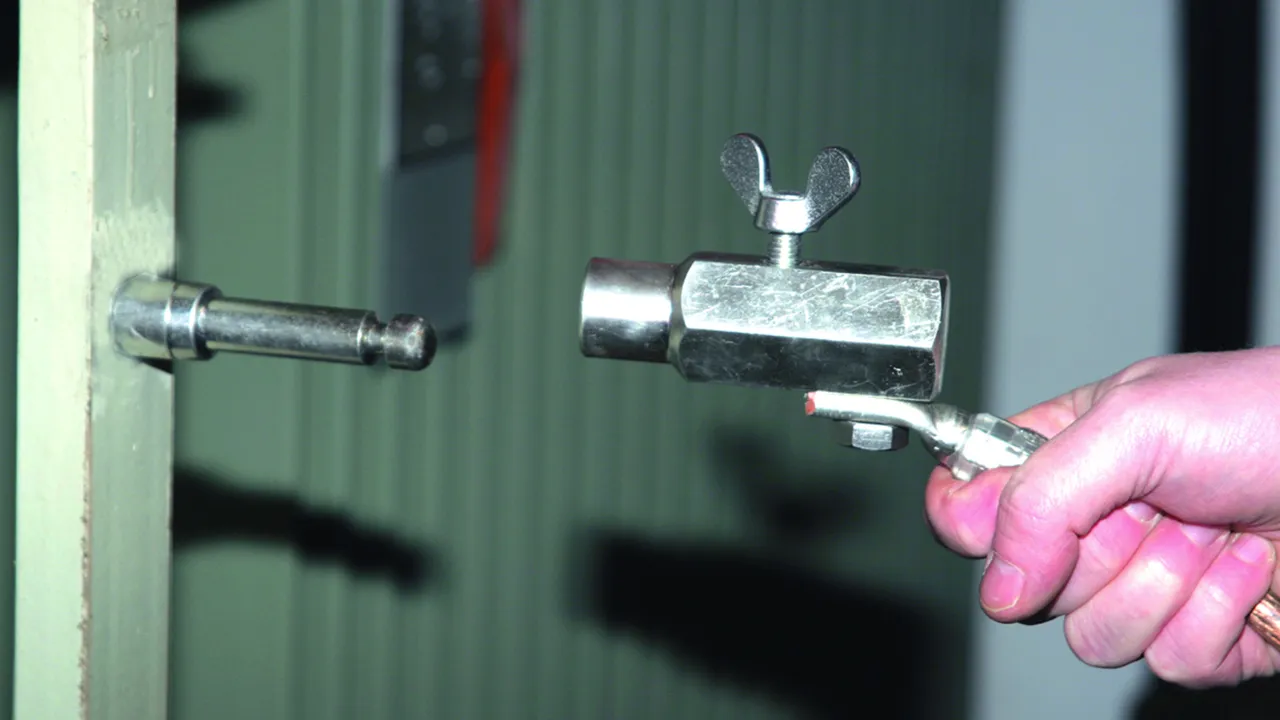

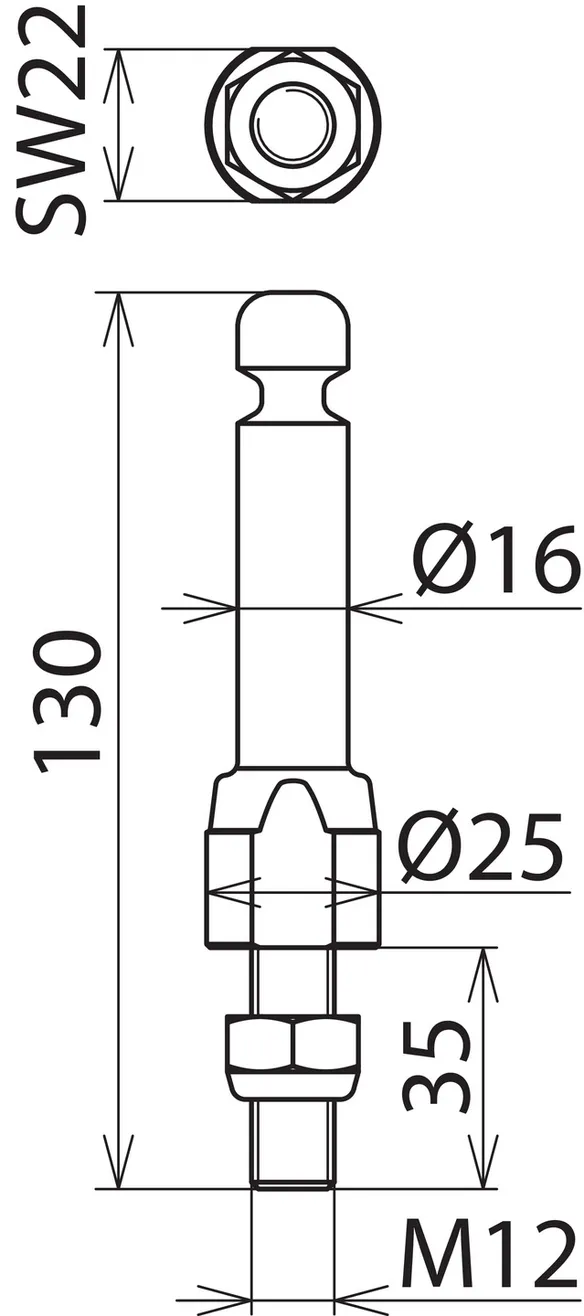

Ring Groove Fixed Point with Threaded Pin and Nut

2 producten

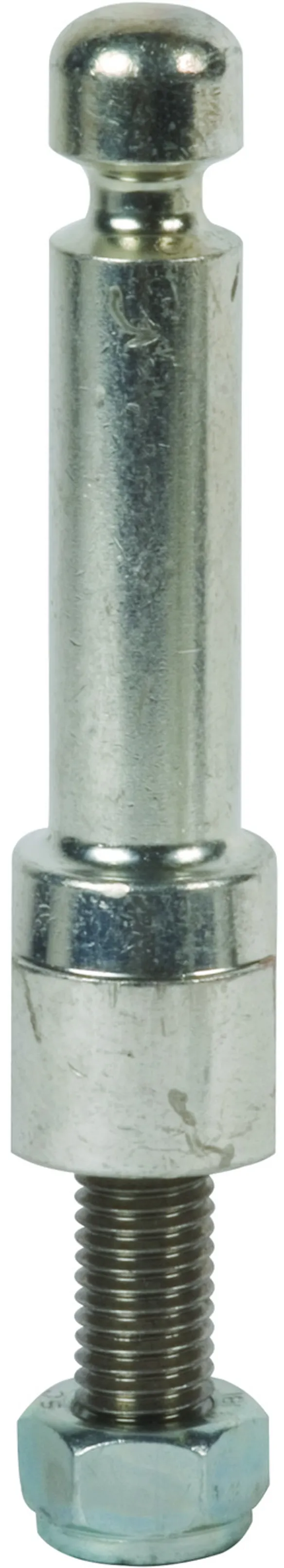

Artikelnr. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, CCT: 85389099, Brutogewicht: 248.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12 x 35 mm
Diameter 16 mm
Wrench size 22 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0*) kA
Max. short-circuit current Ik 1 s 29.6*) kA
Material Brass (CuNi2Si) / gal Sn
Material (threaded pin) StSt A2-70
Material (nut) DIN 985-M12-8 / gal Zn

Product is toegevoegd aan kladblok

Product 790251 is toegevoegd aan de winkelmand

Ga naar webshop

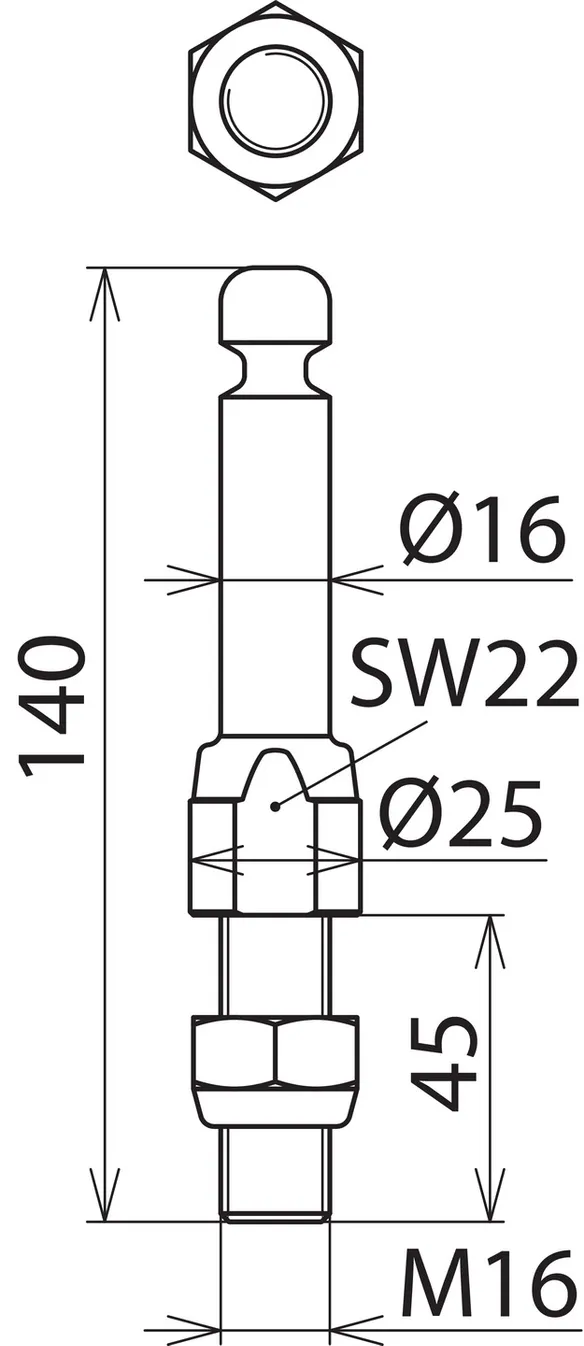

Artikelnr. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, CCT: 85389099, Brutogewicht: 277.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16 x 45 mm
Diameter 16 mm
Wrench size 22 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0*) kA
Max. short-circuit current Ik 1 s 29.6*) kA
Material Brass (CuNi2Si) / gal Sn
Material (threaded pin) StSt A2-70
Material (nut) DIN 985-M16-8 / gal Zn

Product is toegevoegd aan kladblok

Product 790261 is toegevoegd aan de winkelmand

Ga naar webshop

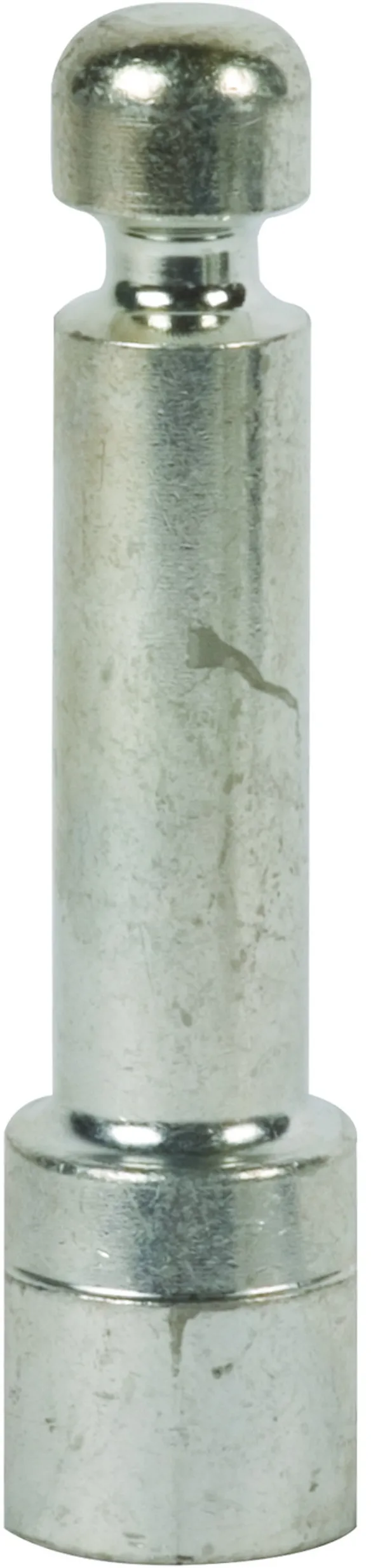

Ring Groove Fixed Point with Female Thread

2 producten

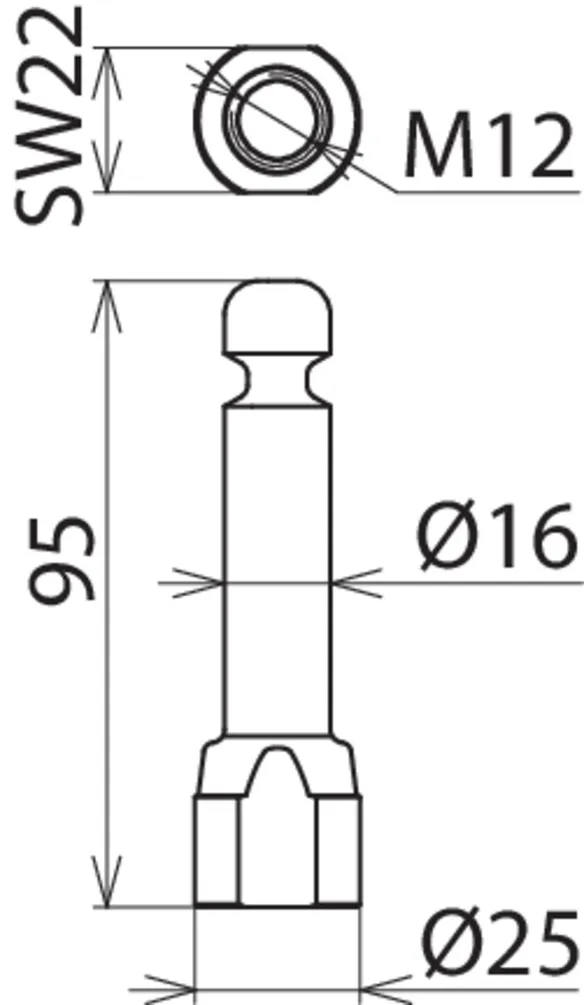

Artikelnr. 790250 EFP 16 RN M12

GTIN 4013364089495, CCT: 85389099, Brutogewicht: 193.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12
Diameter 16 mm
Wrench size 22 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0*) kA
Max. short-circuit current Ik 1 s 29.6*) kA
Material Brass (CuNi2Si) / gal Sn

Product is toegevoegd aan kladblok

Product 790250 is toegevoegd aan de winkelmand

Ga naar webshop

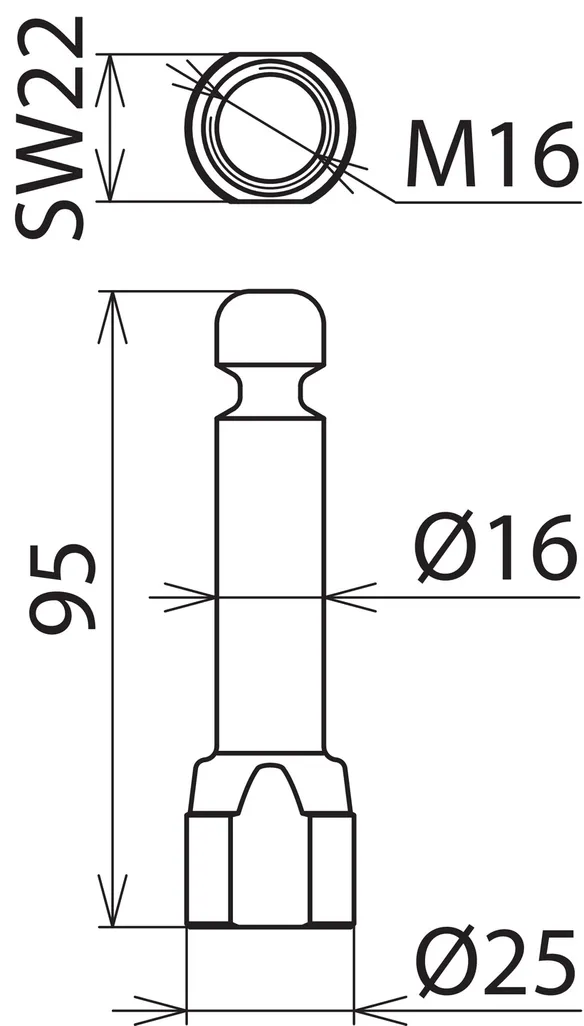

Artikelnr. 790260 EFP 16 RN M16

GTIN 4013364089518, CCT: 85389099, Brutogewicht: 180.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16
Diameter 16 mm
Wrench size 22 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0*) kA
Max. short-circuit current Ik 1 s 29.6*) kA
Material Brass (CuNi2Si) / gal Sn

Product is toegevoegd aan kladblok

Product 790260 is toegevoegd aan de winkelmand

Ga naar webshop

Weld-on Connector with Threaded Pin

2 producten

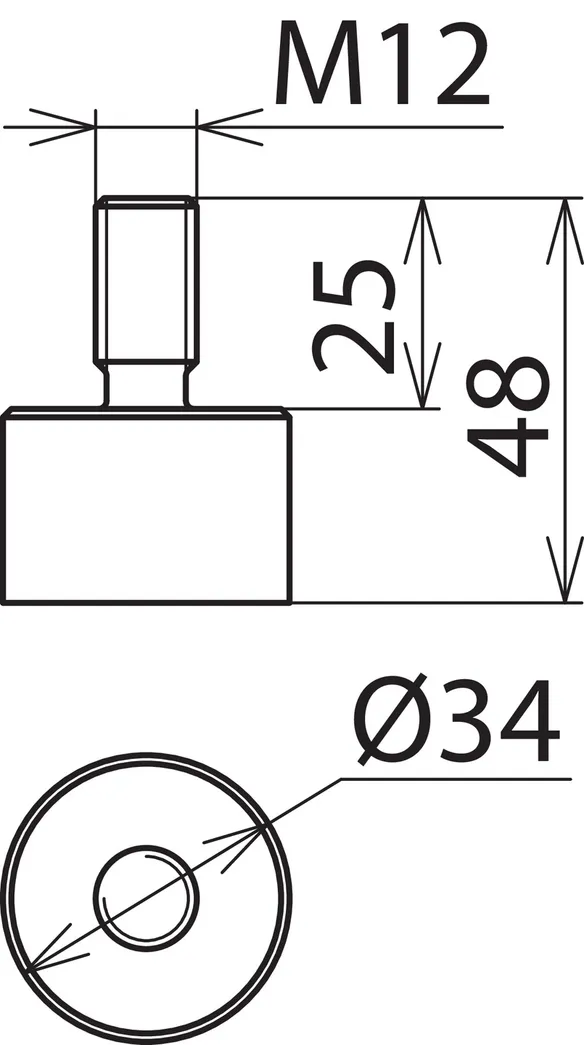

Artikelnr. 705501 AS SCHW M12 25

GTIN 4013364003927, CCT: 85389099, Brutogewicht: 157.20 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12 x 25 mm
Material St/gal Zn

Product is toegevoegd aan kladblok

Product 705501 is toegevoegd aan de winkelmand

Ga naar webshop

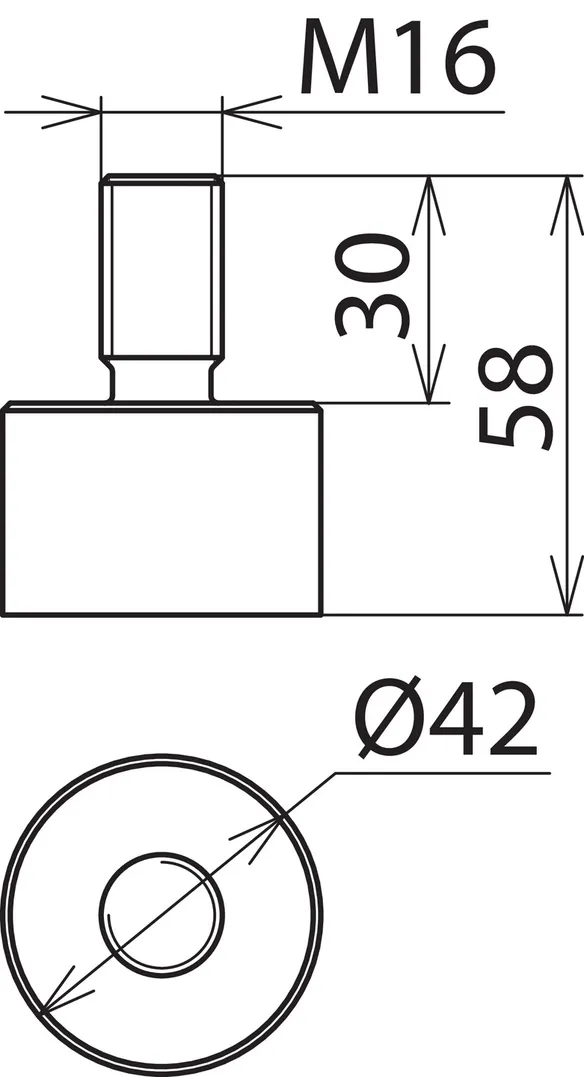

Artikelnr. 755501 AS SCHW M16 30

GTIN 4013364003934, CCT: 85389099, Brutogewicht: 303.20 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16 x 30 mm
Material St/gal Zn

Product is toegevoegd aan kladblok

Product 755501 is toegevoegd aan de winkelmand

Ga naar webshop

Weld-on Connector with Female Thread

2 producten

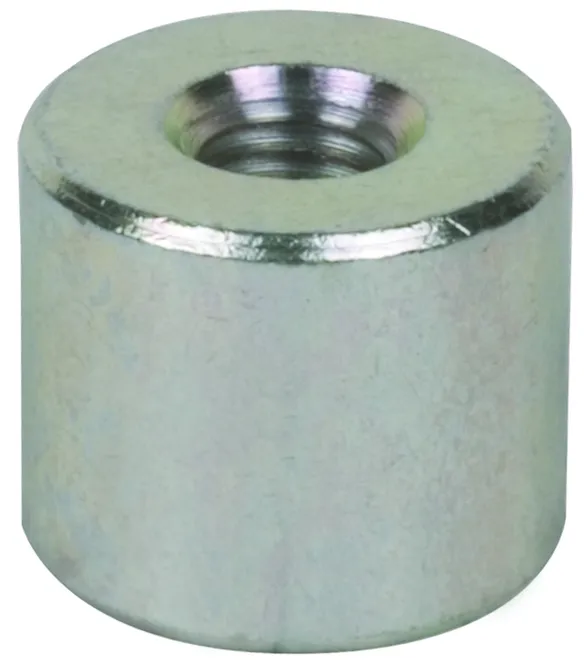

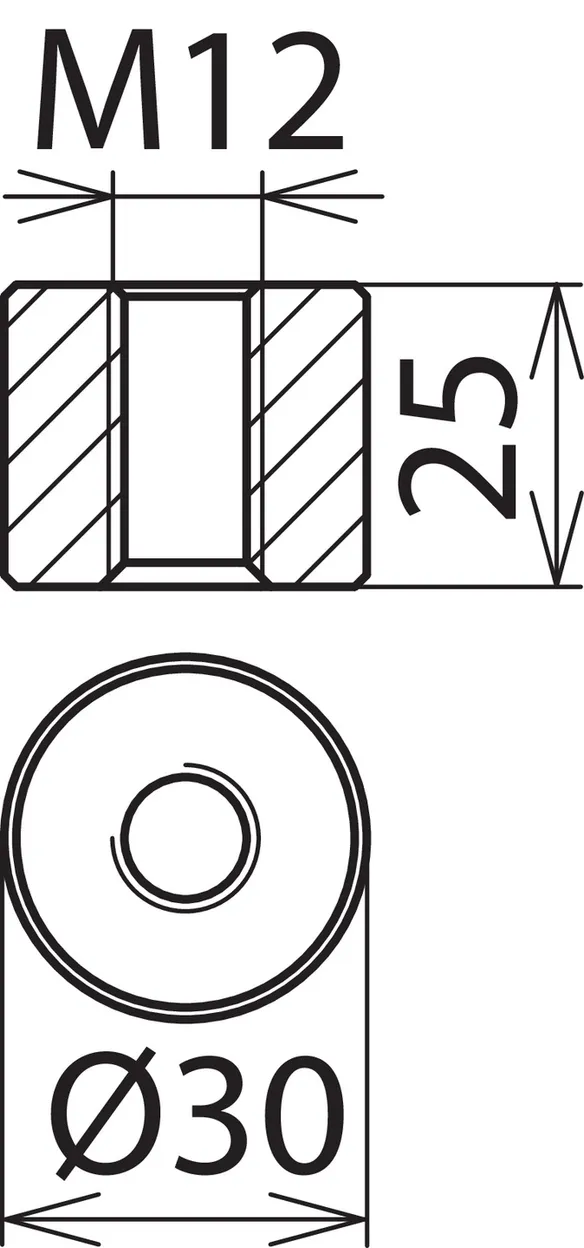

Artikelnr. 336020 AS SCHW M12

GTIN 4013364003941, CCT: 85389099, Brutogewicht: 123.10 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12
Material St/gal Zn

Product is toegevoegd aan kladblok

Product 336020 is toegevoegd aan de winkelmand

Ga naar webshop

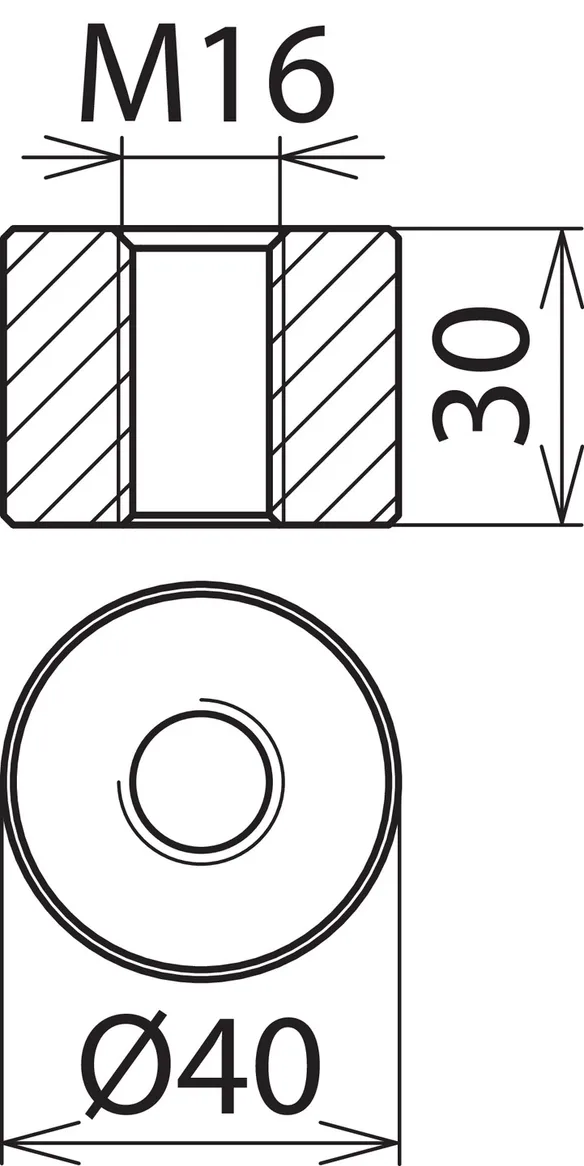

Artikelnr. 336025 AS SCHW M16

GTIN 4013364003958, CCT: 85389099, Brutogewicht: 257.10 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16
Material St/gal Zn

Product is toegevoegd aan kladblok

Product 336025 is toegevoegd aan de winkelmand

Ga naar webshop

Bolted-type Connector with Female Thread

1 Product

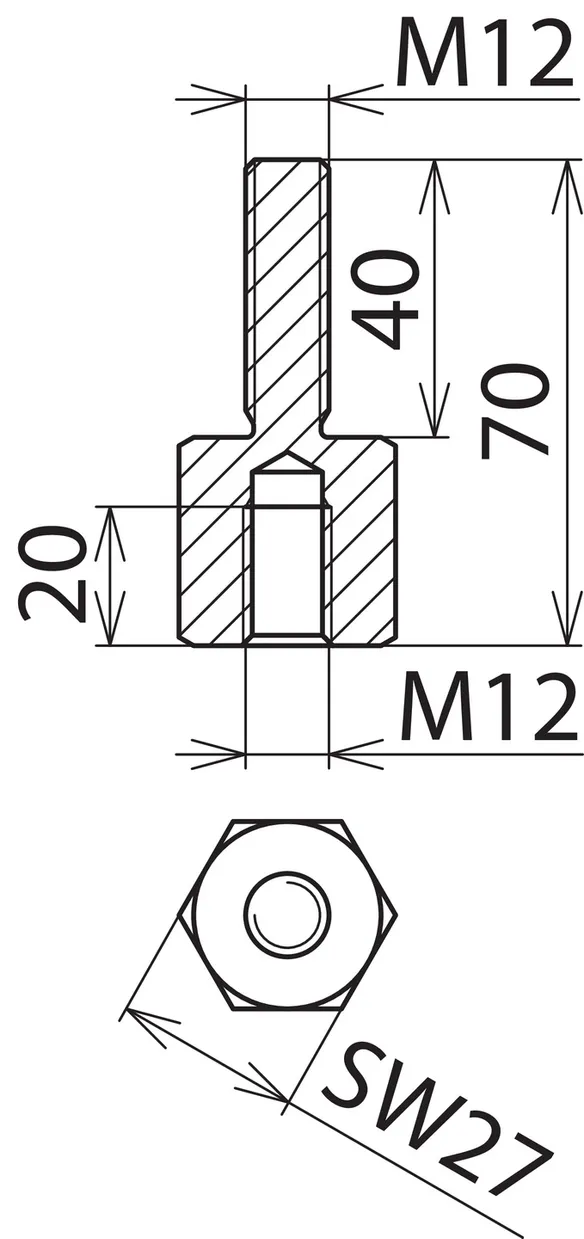

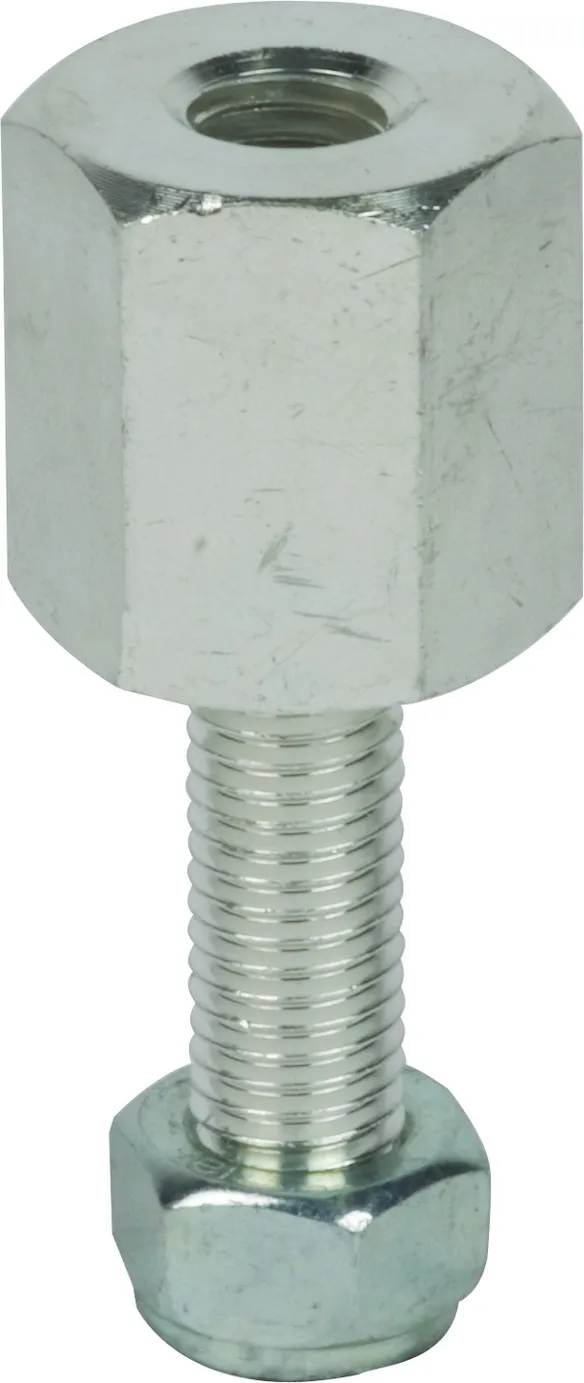

Artikelnr. 705504 AS SCHR M12 M12 40

GTIN 4013364008021, CCT: 85389099, Brutogewicht: 183.20 g, VPE: 5.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12 / M12 x 40 mm
Wrench size 27 mm
Material Copper alloy/gal Sn

Product is toegevoegd aan kladblok

Product 705504 is toegevoegd aan de winkelmand

Ga naar webshop

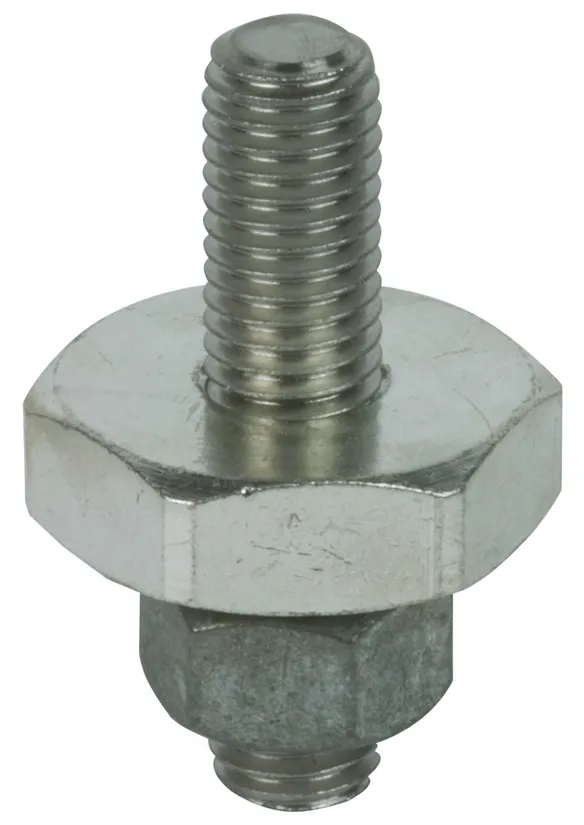

Bolted-type Connector with Threaded Pin and Separate Hexagon Nut

2 producten

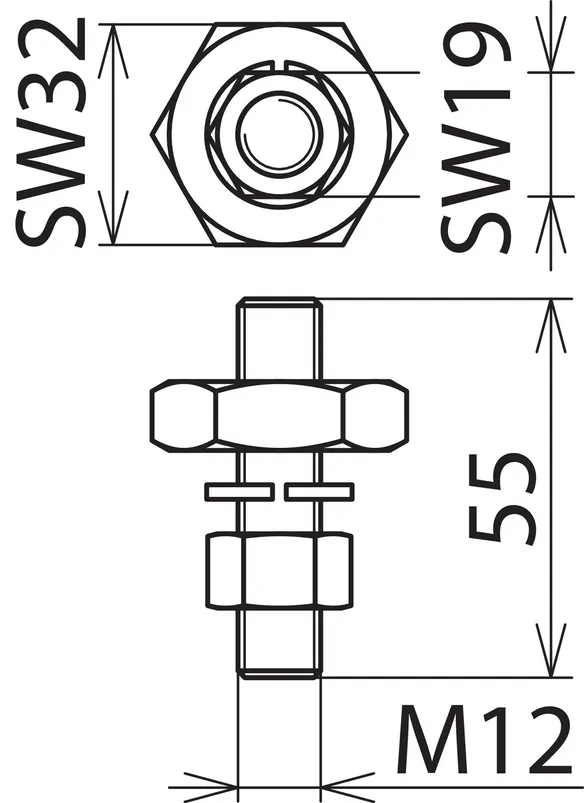

Artikelnr. 705500 AS SCHR M12 55

GTIN 4013364000025, CCT: 85389099, Brutogewicht: 122.40 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

Dimensions M12 x 55 mm
Wrench size 32 mm
Material (threaded pin) StSt
Material (nut) Copper alloy/gal Sn / St/tZn

Product is toegevoegd aan kladblok

Product 705500 is toegevoegd aan de winkelmand

Ga naar webshop

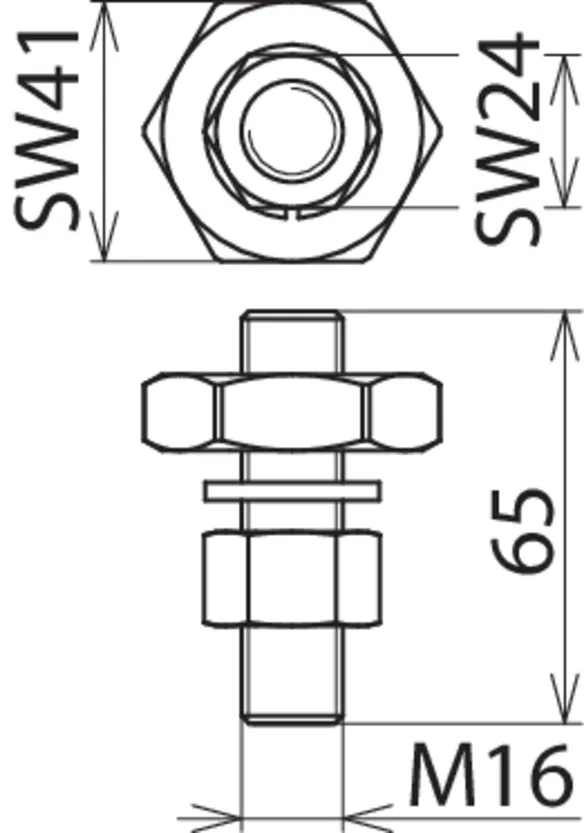

Artikelnr. 750500 AS SCHR M16 65

GTIN 4013364000032, CCT: 85389099, Brutogewicht: 249.80 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16 x 65 mm
Wrench size 41 mm
Material (threaded pin) StSt
Material (nut) Copper alloy/gal Sn / St/tZn

Product is toegevoegd aan kladblok

Product 750500 is toegevoegd aan de winkelmand

Ga naar webshop

Bolted-type Connector for Converting from M12 to M16 Threaded Pin

1 Product

Artikelnr. 705510 AS SCHR M16 55 M12

GTIN 4013364089587, CCT: 85389099, Brutogewicht: 240.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12 x 20 mm / M16 x 55 mm
Wrench size 41 mm
Material (threaded pin) StSt
Material (nut) Copper alloy/gal Sn

Product is toegevoegd aan kladblok

Product 705510 is toegevoegd aan de winkelmand

Ga naar webshop
