Earth Connecting Plates

  • Connecting plate with high short-circuit current carrying capacity
  • Single-pole connection of the phase arms
  • For connecting single-pole earthing and short-circuiting devices to transformers of overhead line masts or to fuse holders
  • For fixed ball points (Ø20 mm, Ø25 mm) or ring groove pins (Ø16 mm)

Details

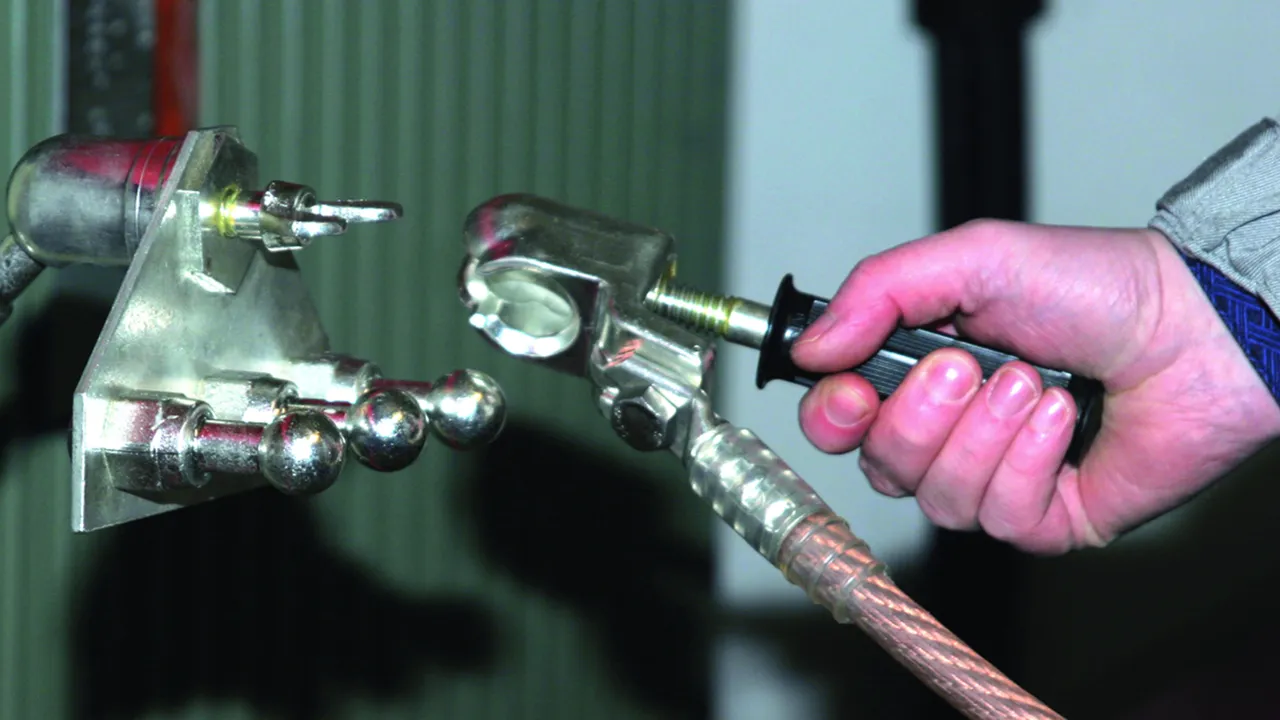

Anti-rotation earth milling clamp mounted on an earth connecting plate
lorem ipsum

With three Fixed Ball Points and Ball Head Cap

2 producten

Artikelnr. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, CCT: 85389099, Brutogewicht: 1085.00 g, VPE: 1.00 Stk

Voorganger

Afbeeldingen



Technische gegevens

Fixed point Ø 20 mm
Max. cable cross-section Cu 120 mm²
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 728620 is toegevoegd aan de winkelmand

Ga naar webshop

Artikelnr. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, CCT: 85389099, Brutogewicht: 1084.00 g, VPE: 1.00 Stk

Voorganger

Afbeeldingen



Technische gegevens

Fixed point Ø 25 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 728625 is toegevoegd aan de winkelmand

Ga naar webshop

With three Fixed Ball Points

To be mounted on earth connecting clamps with anti-rotation element (PK1).

2 producten

Artikelnr. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, CCT: 85389099, Brutogewicht: 756.00 g, VPE: 1.00 Stk

Voorganger

Afbeeldingen



Technische gegevens

Fixed point Ø 20 mm
Max. cable cross-section Cu 120 mm²
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 728522 is toegevoegd aan de winkelmand

Ga naar webshop

Artikelnr. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, CCT: 85389099, Brutogewicht: 1014.00 g, VPE: 1.00 Stk

Voorganger

Afbeeldingen



Technische gegevens

Fixed point Ø 25 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 728526 is toegevoegd aan de winkelmand

Ga naar webshop

With three Ring Groove Fixed Points and Earth Bushing

1 Product

Artikelnr. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, CCT: 85389099, Brutogewicht: 1.54 kg, VPE: 1.00 Stk

Voorganger

Afbeeldingen



Technische gegevens

Fixed point Ø 16 mm
Max. cable cross-section Cu 95 mm²
Max. short-circuit current Ik 0.5 s 26.5 kA
Max. short-circuit current Ik 1 s 18.7 kA

Product is toegevoegd aan kladblok

Product 728516 is toegevoegd aan de winkelmand

Ga naar webshop

With two Fixed Ball Points and Ball Head Cap

With adjustable ball head cap (Ø25 mm) and plastic handle.
For connecting two single-pole earthing and short-circuiting devices to one fixed ball point (Ø25 mm).

1 Product

Artikelnr. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, CCT: 85389099, Brutogewicht: 1015.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Fixed point Ø 25 mm
DB drawing No. 3 Ebgw 01.66
DB material No. 157 540

Product is toegevoegd aan kladblok

Product 728501 is toegevoegd aan de winkelmand

Ga naar webshop

Terminal Lug with one Fixed Ball Point

To be connected to a fuse holder.

1 Product

Artikelnr. 728503 EAP 25 SIT US OL

GTIN 4013364079564, CCT: 85389099, Brutogewicht: 453.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Fixed point Ø 25 mm
DB drawing No. 4 Ebgw 01.60
DB material No. 157 545

Product is toegevoegd aan kladblok

Product 728503 is toegevoegd aan de winkelmand

Ga naar webshop

Terminal Lug with two Fixed Ball Points

To be connected to a tower.

1 Product

Artikelnr. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, CCT: 85389099, Brutogewicht: 708.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Fixed point Ø 25 mm
DB drawing No. 3 Ebgw 01.61
DB material No. 157 548

Product is toegevoegd aan kladblok

Product 728502 is toegevoegd aan de winkelmand

Ga naar webshop
