Earth Connecting Elements for Switchgear Installations and Overhead Lines

  • For connecting the earth cable end to fixed ball points, T pins, round and flat conductors, connecting elements and flat profiles
  • For wide clamping ranges up to 40 mm
  • Anti-rotation element of type PK1 or PK2
  • Earthing and short-circuiting devices can be configured online by means of the earthing and short-circuiting configurator

Details

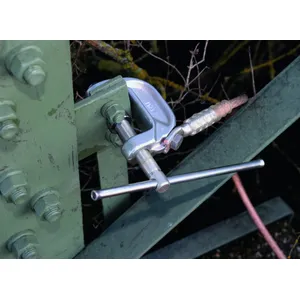

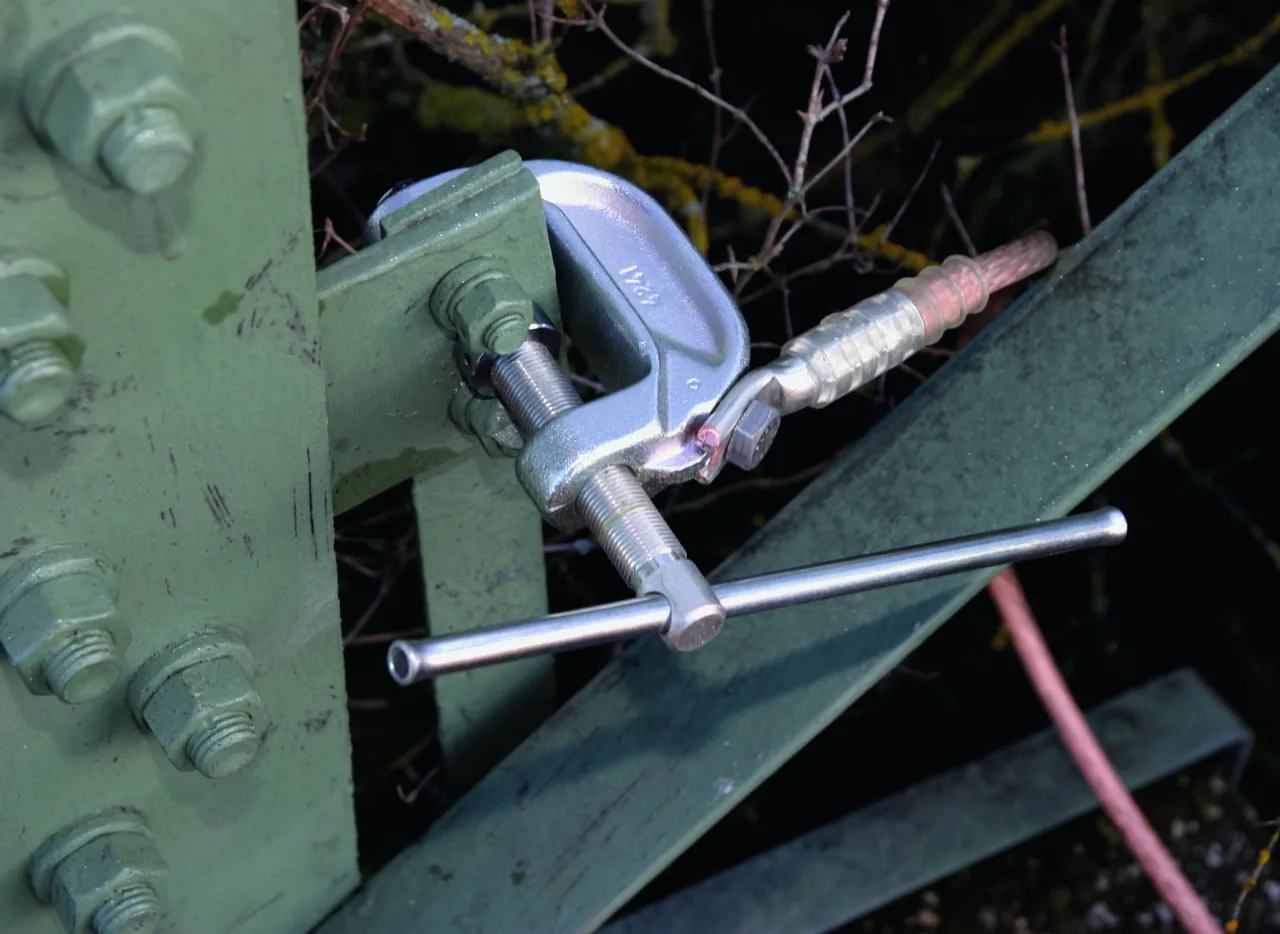

Earth milling clamp attached to a varnished steel mast.
lorem ipsum
lorem ipsum

Universal Clamp with Wing Bolt

2 producten

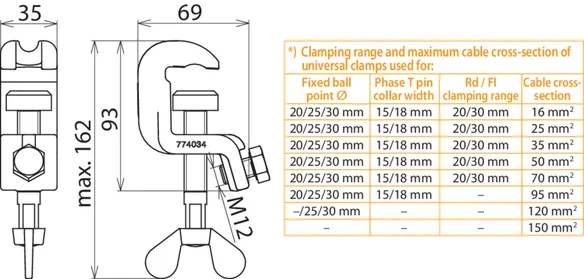

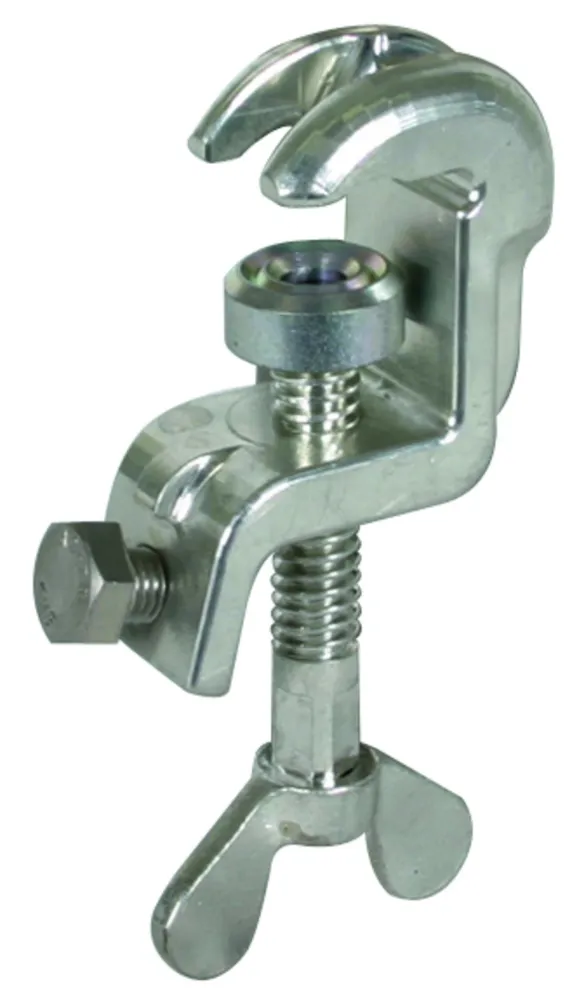

Artikelnr. 774034 UEK 25 FS

GTIN 4013364114586, CCT: 85389099, Brutogewicht: 661.60 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

For fixed ball point Ø 20 / 25 mm
For T pins with a collar width of 15 mm
Rd / Fl clamping range 20 mm
Anti-rotation cable lug PK1

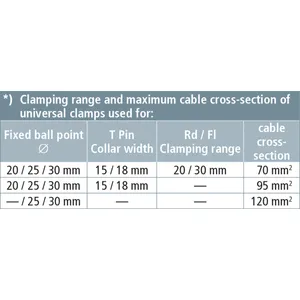

For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 774034 is toegevoegd aan de winkelmand

Ga naar webshop

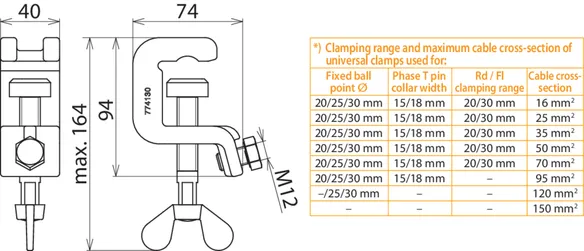

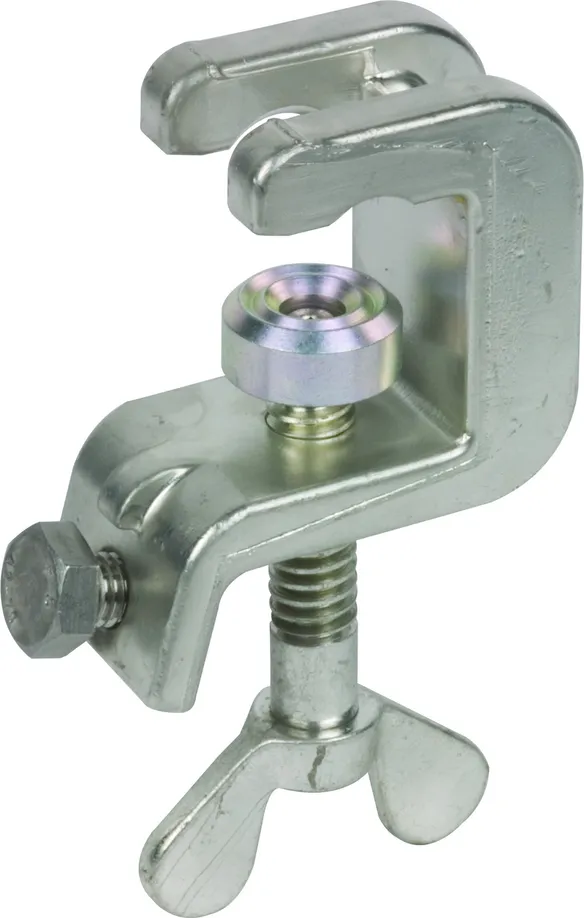

Artikelnr. 774130 UEK 30 FS

GTIN 4013364057739, CCT: 85389099, Brutogewicht: 780.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

For fixed ball point Ø 25 / 30 mm
For T pins with a collar width of 18 mm
Rd / Fl clamping range 30 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 774130 is toegevoegd aan de winkelmand

Ga naar webshop

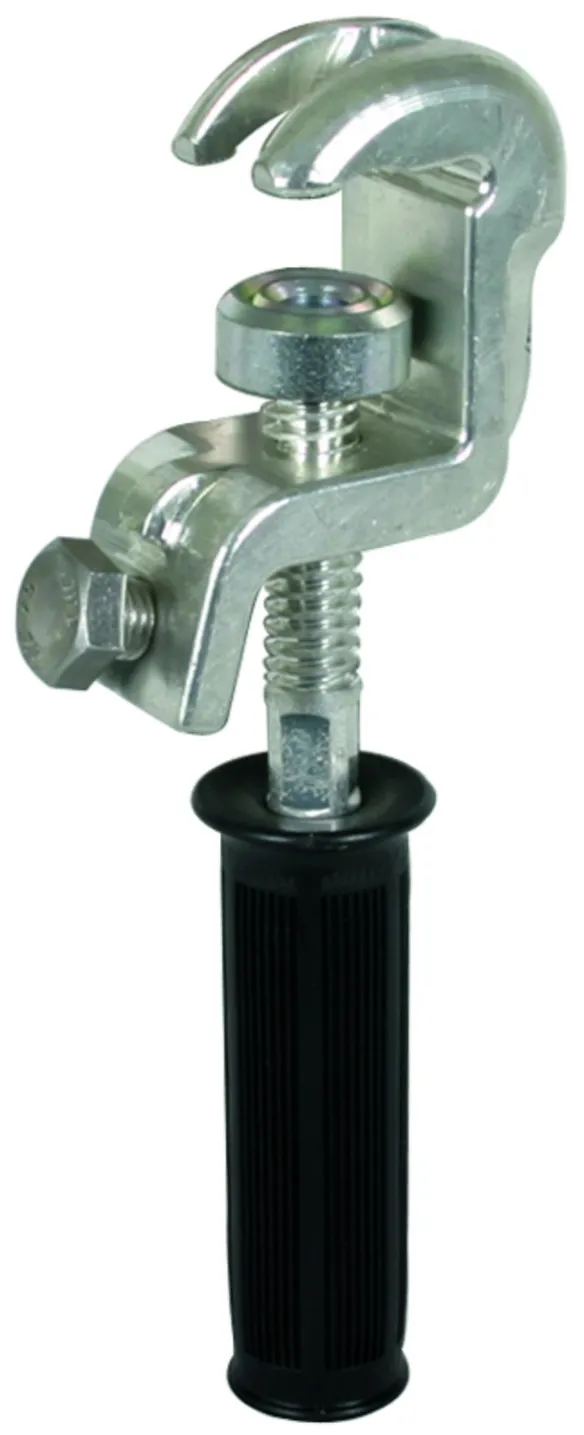

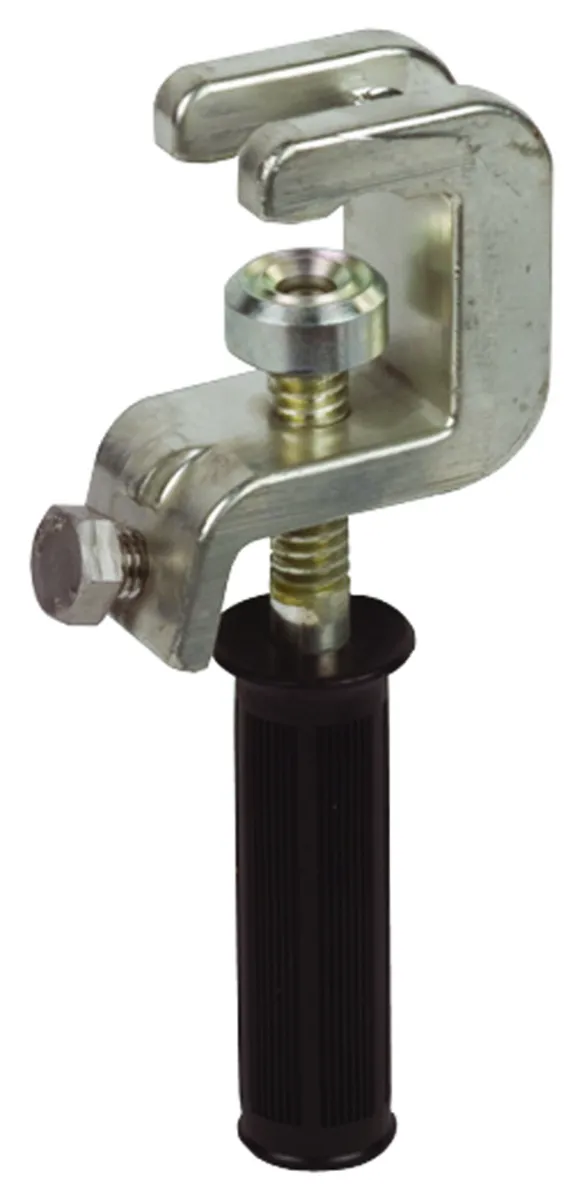

Universal Clamp with Handle

2 producten

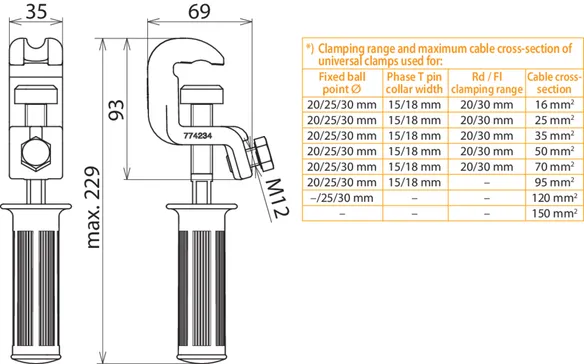

Artikelnr. 774234 UEK 25 HG

GTIN 4013364114593, CCT: 85389099, Brutogewicht: 771.60 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

For fixed ball point Ø 20 / 25 mm
For T pins with a collar width of 15 mm
Rd / Fl clamping range 20 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 774234 is toegevoegd aan de winkelmand

Ga naar webshop

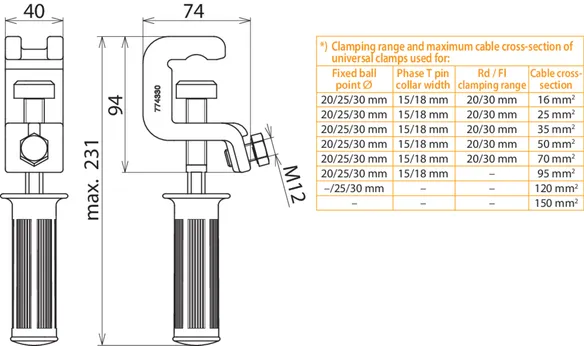

Artikelnr. 774330 UEK 30 HG

GTIN 4013364057715, CCT: 85389099, Brutogewicht: 941.00 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

For fixed ball point Ø 25 / 30 mm
For T pins with a collar width of 18 mm
Rd / Fl clamping range 30 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 774330 is toegevoegd aan de winkelmand

Ga naar webshop

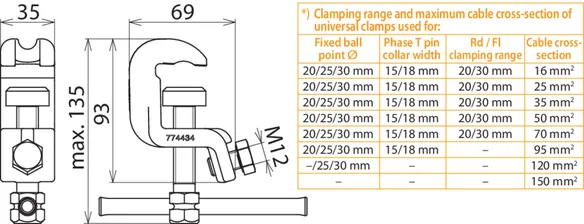

Universal Clamp with Tommy Bar

2 producten

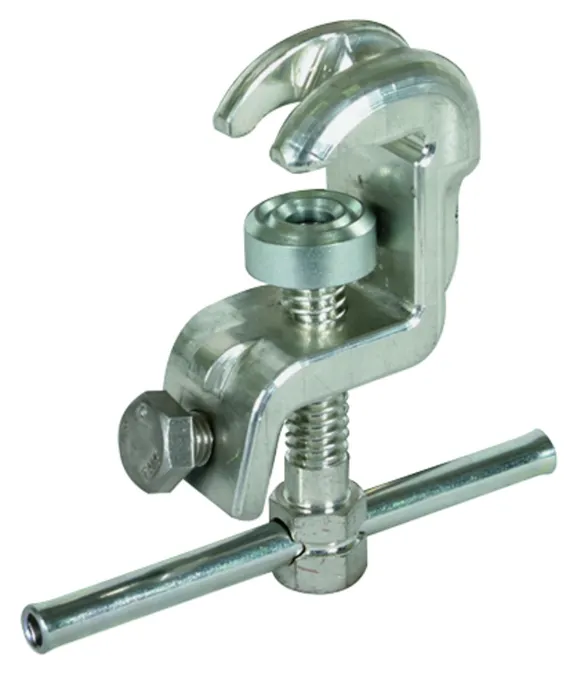

Artikelnr. 774434 UEK 25 SKN

GTIN 4013364114609, CCT: 85389099, Brutogewicht: 712.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

For fixed ball point Ø 20 / 25 mm
For T pins with a collar width of 15 mm
Rd / Fl clamping range 20 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 774434 is toegevoegd aan de winkelmand

Ga naar webshop

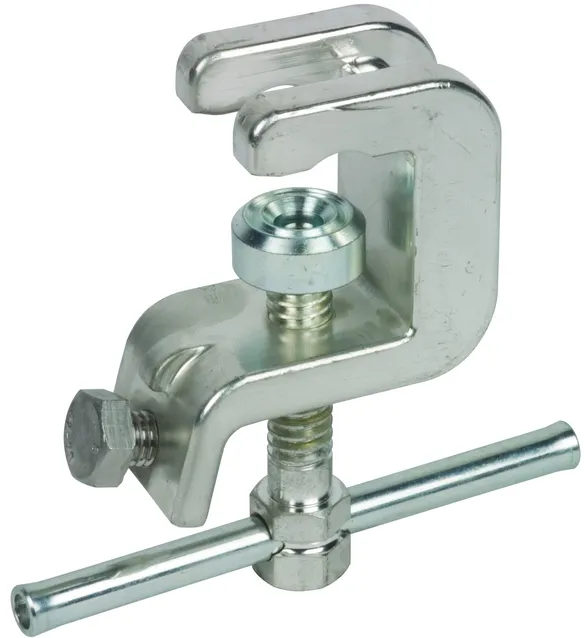

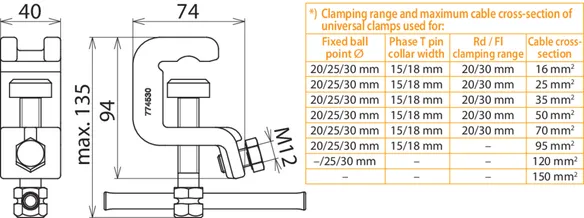

Artikelnr. 774530 UEK 30 SKN

GTIN 4013364057746, CCT: 85389099, Brutogewicht: 700.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

For fixed ball point Ø 30 mm
For T pins with a collar width of 18 mm
Rd / Fl clamping range 30 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120*) mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 774530 is toegevoegd aan de winkelmand

Ga naar webshop

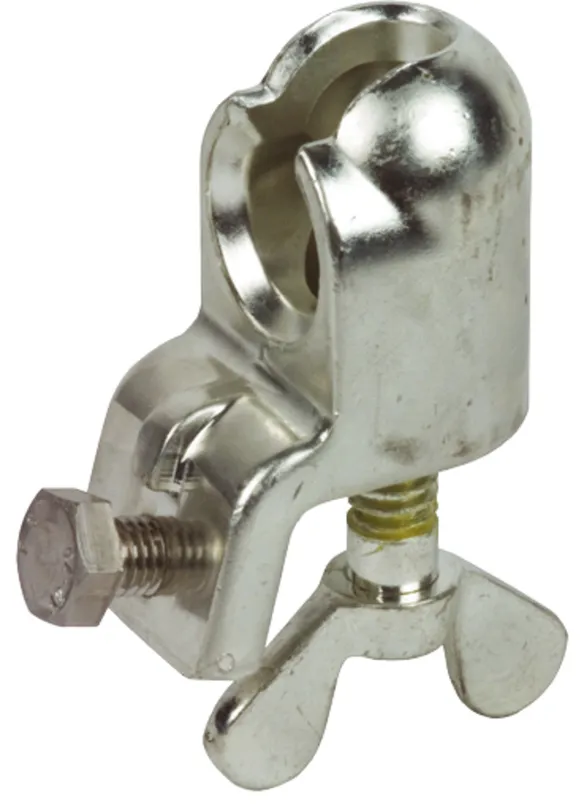

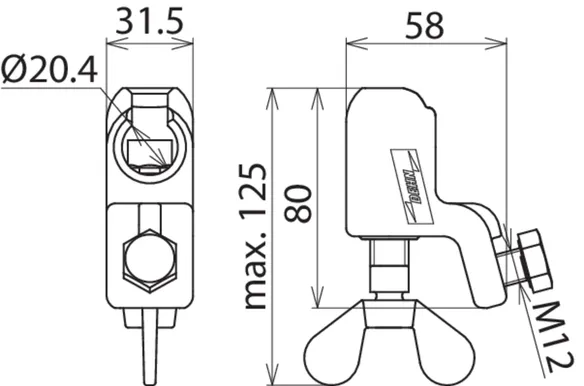

Rigid Ball Head Cap with Wing Bolt

2 producten

Artikelnr. 772312 KKH 20 FS

GTIN 4013364054431, CCT: 85389099, Brutogewicht: 480.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

For fixed ball point Ø 20 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120 mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 772312 is toegevoegd aan de winkelmand

Ga naar webshop

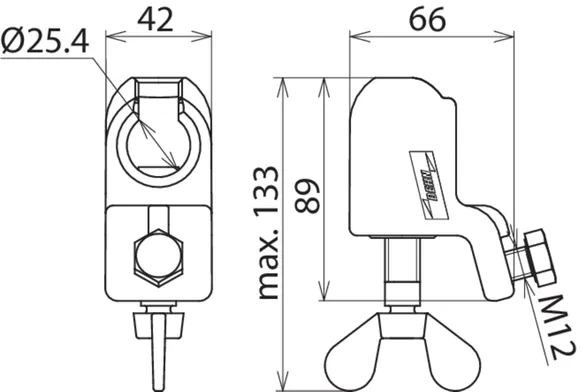

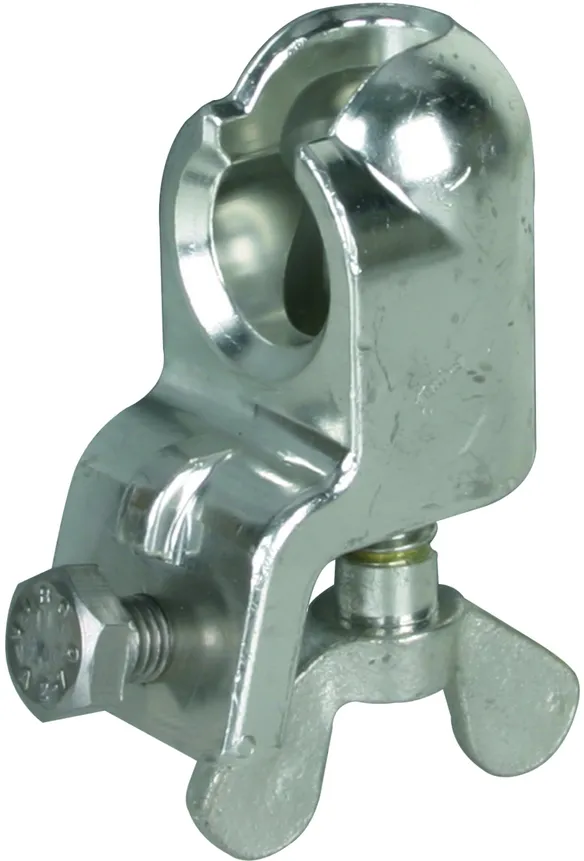

Artikelnr. 772322 KKH 25 FS

GTIN 4013364054455, CCT: 85389099, Brutogewicht: 747.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

For fixed ball point Ø 25 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 772322 is toegevoegd aan de winkelmand

Ga naar webshop

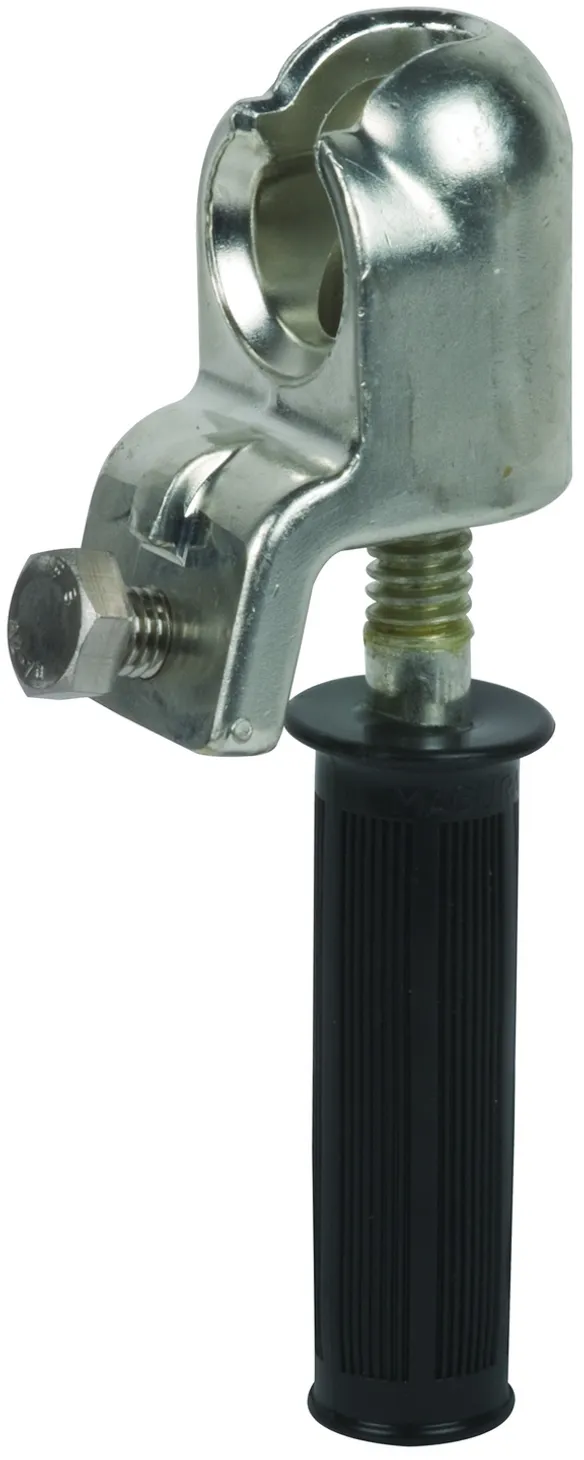

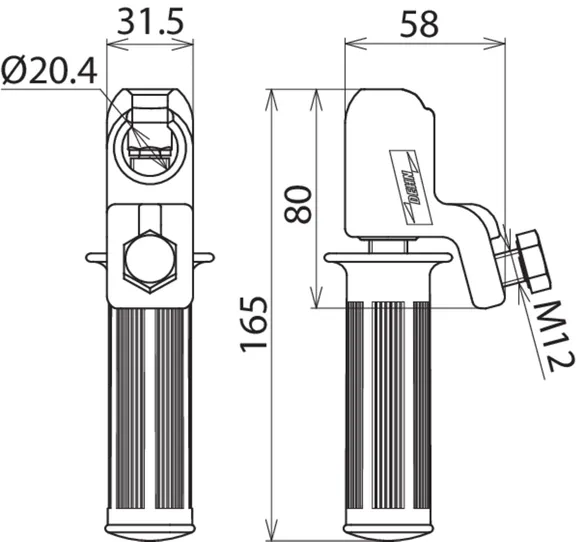

Rigid Ball Head Cap with Handle

2 producten

Artikelnr. 772313 KKH 20 HG

GTIN 4013364054448, CCT: 85389099, Brutogewicht: 400.00 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

For fixed ball point Ø 20 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 120 mm2
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Product is toegevoegd aan kladblok

Product 772313 is toegevoegd aan de winkelmand

Ga naar webshop

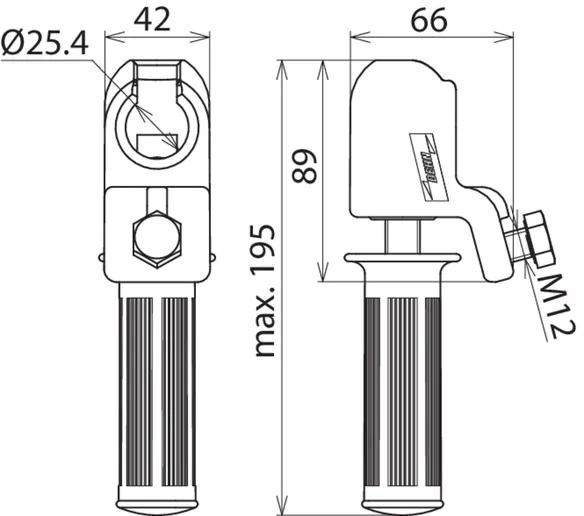

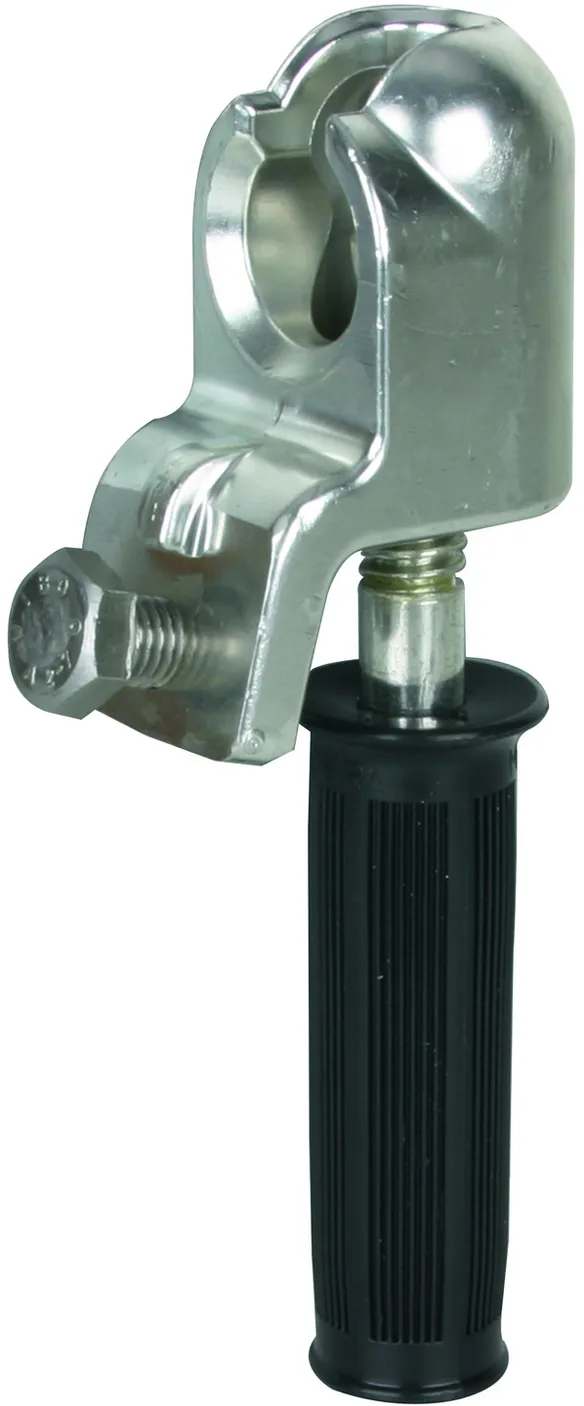

Artikelnr. 772323 KKH 25 HG

GTIN 4013364054462, CCT: 85389099, Brutogewicht: 876.00 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

For fixed ball point Ø 25 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 772323 is toegevoegd aan de winkelmand

Ga naar webshop

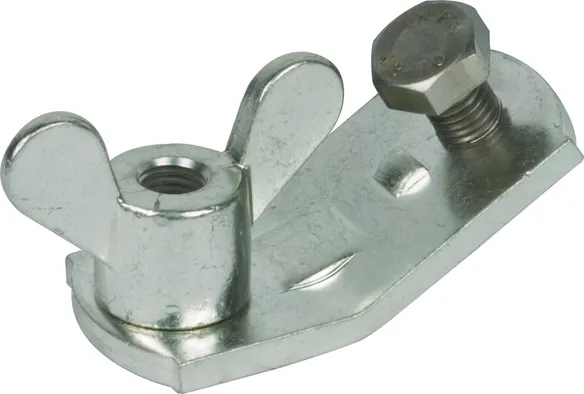

Earth Connecting Element with Wing Nut

2 producten

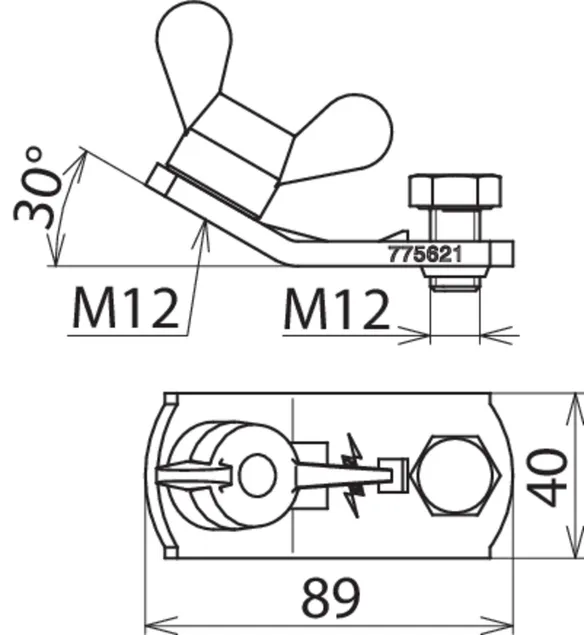

Artikelnr. 775621 EAS EK FM 12

GTIN 4013364102545, CCT: 85389099, Brutogewicht: 311.00 g, VPE: 1.00 Stk


Afbeeldingen

Aanvullende informatie



Technische gegevens

Dimensions M12
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 775621 is toegevoegd aan de winkelmand

Ga naar webshop

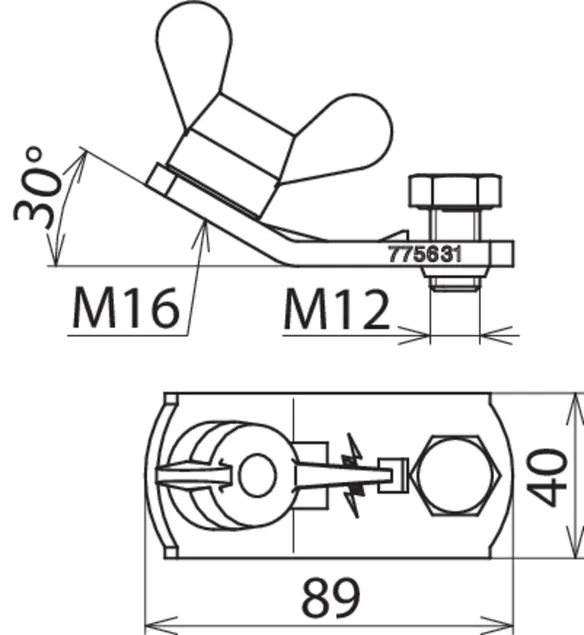

Artikelnr. 775631 EAS EK FM 16

GTIN 4013364102552, CCT: 85389099, Brutogewicht: 290.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 775631 is toegevoegd aan de winkelmand

Ga naar webshop

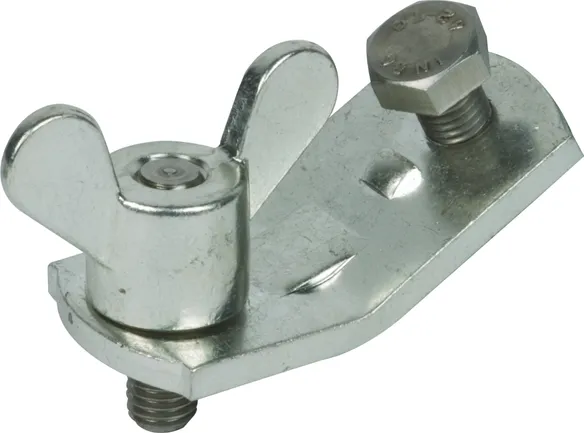

Earth Connecting Element with Wing Bolt

2 producten

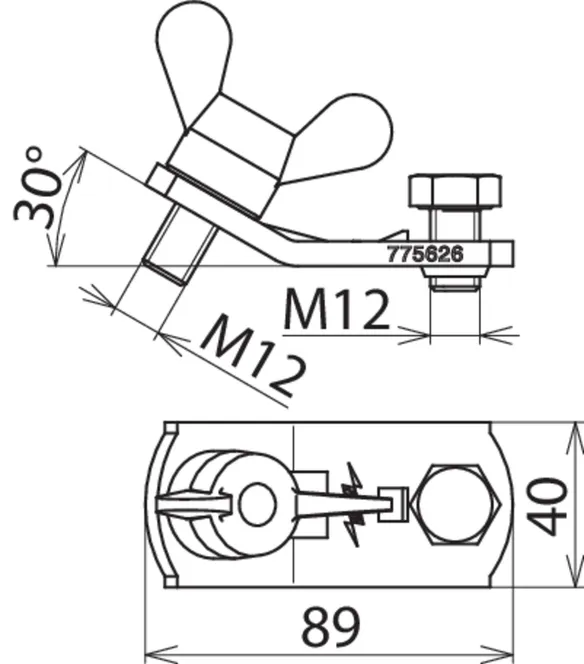

Artikelnr. 775626 EAS EK FS 12

GTIN 4013364102569, CCT: 85389099, Brutogewicht: 343.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M12 x 15 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 775626 is toegevoegd aan de winkelmand

Ga naar webshop

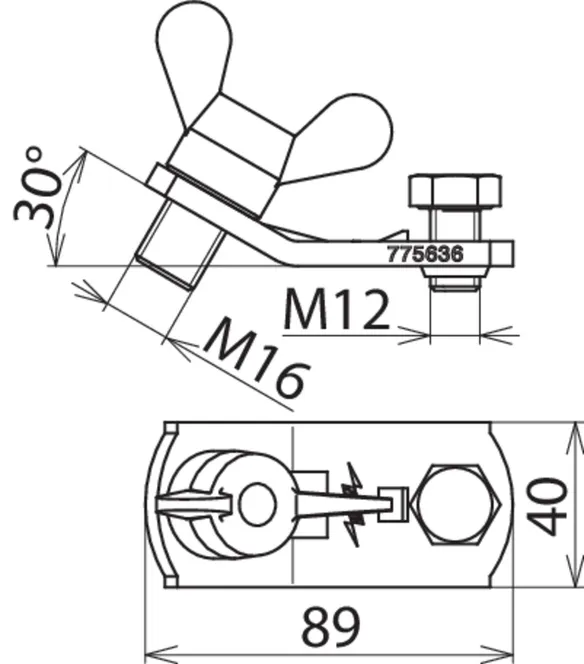

Artikelnr. 775636 EAS EK FS 16

GTIN 4013364102576, CCT: 85389099, Brutogewicht: 350.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions M16 x 15 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150 mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 775636 is toegevoegd aan de winkelmand

Ga naar webshop

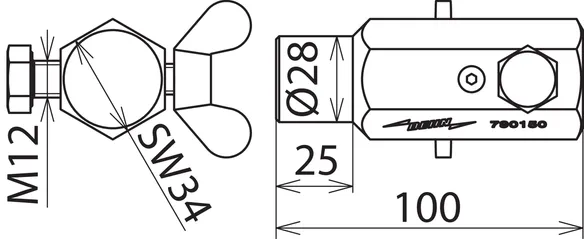

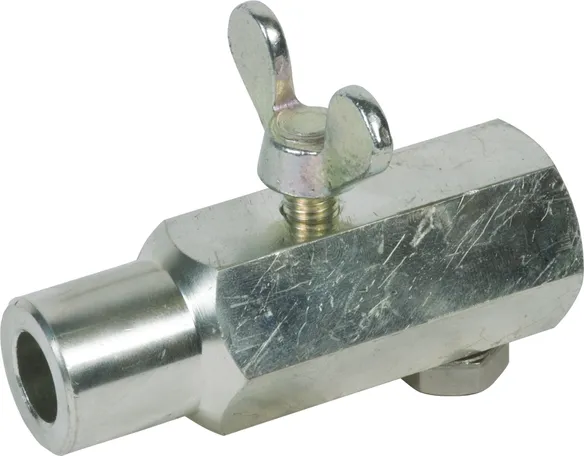

Earth Bushing with Wing Bolt

For fixed earthing points with ring groove

1 Product

Artikelnr. 790150 EAB RN 16 FS

GTIN 4013364005365, CCT: 85389099, Brutogewicht: 450.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions Ø16 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 150*) mm2
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 790150 is toegevoegd aan de winkelmand

Ga naar webshop

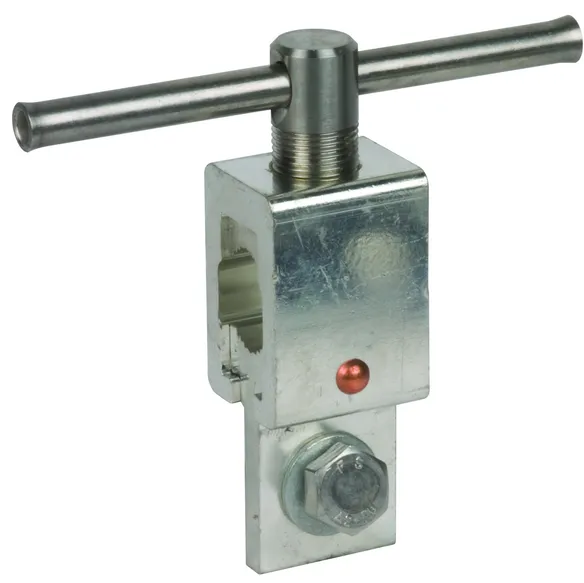

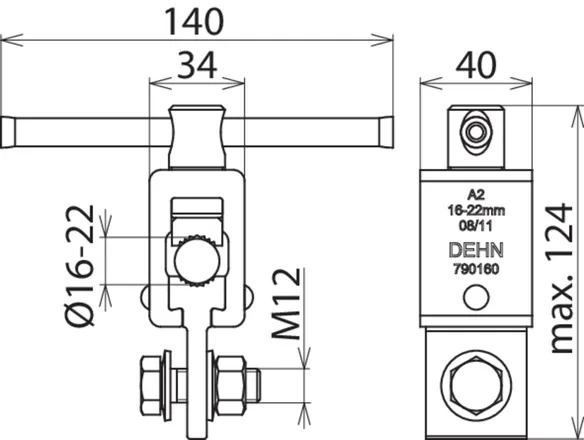

Earth Bushing with Tommy Bar

For fixed earthing points with ring groove

1 Product

Artikelnr. 790160 EAB RN 16 SKN

GTIN 4013364018693, CCT: 85389099, Brutogewicht: 737.40 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Dimensions Ø16 mm
Anti-rotation cable lug PK2
For cable cross-section Cu 16 ... 150**) mm2
Max. short-circuit current Ik 0.5 s 29.6 kA
Max. short-circuit current Ik 1 s 29.6 kA

Product is toegevoegd aan kladblok

Product 790160 is toegevoegd aan de winkelmand

Ga naar webshop

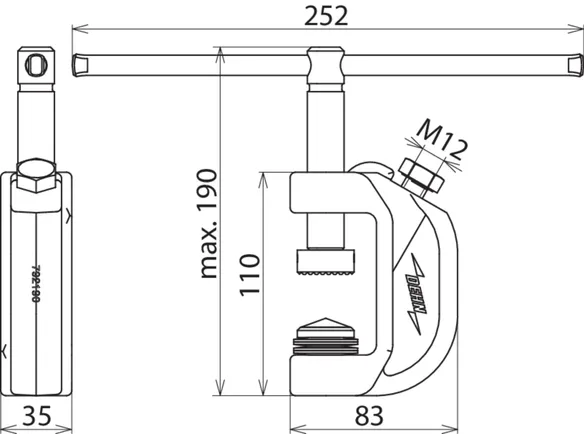

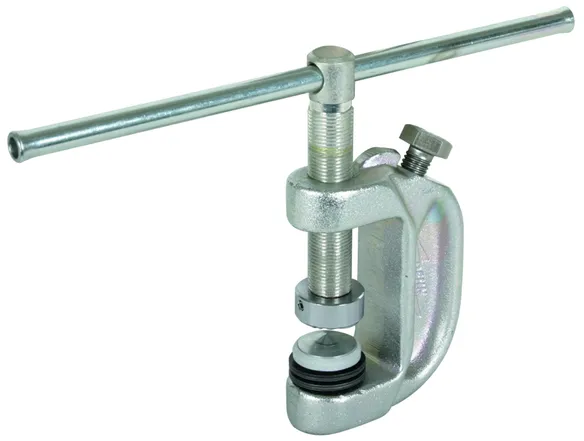

Earth Milling Clamp with Tommy Bar and Disc Springs

Milling plate, disc springs and long tommy bar for reliable contact

1 Product

Artikelnr. 792190 EFK FL40 SKN

GTIN 4013364068315, CCT: 85389099, Brutogewicht: 1.32 kg, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Clamping range up to 40 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 95 mm2
Max. short-circuit current Ik 0.5 s 26.5 kA
Max. short-circuit current Ik 1 s 18.7 kA

Product is toegevoegd aan kladblok

Product 792190 is toegevoegd aan de winkelmand

Ga naar webshop

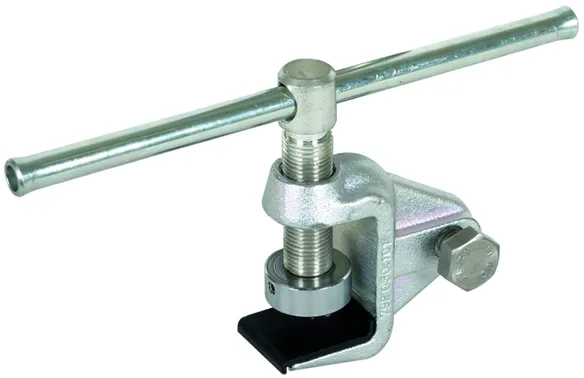

Earth Milling Clamp with Tommy Bar

Milling plate and long tommy bar for reliable contact

1 Product

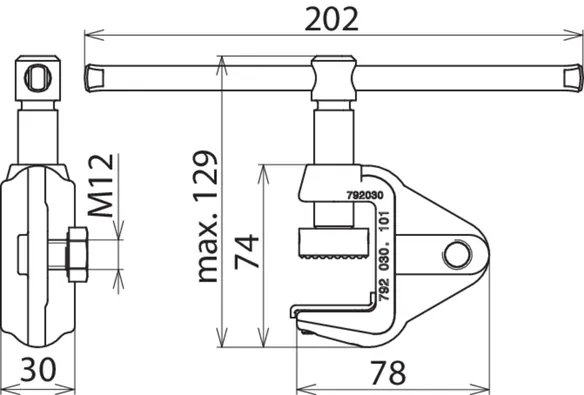

Artikelnr. 792030 EFK FL30 SKN

GTIN 4013364005853, CCT: 85389099, Brutogewicht: 610.00 g, VPE: 1.00 Stk


Afbeeldingen



Technische gegevens

Clamping range Up to 30 mm
Anti-rotation cable lug PK1
For cable cross-section Cu 16 ... 50 mm2
Max. short-circuit current Ik 0.5 s 14.0 kA
Max. short-circuit current Ik 1 s 9.9 kA

Product is toegevoegd aan kladblok

Product 792030 is toegevoegd aan de winkelmand

Ga naar webshop
